Page 59 - RACI

iDranTi iDranti 6

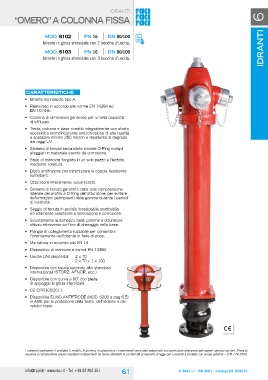

“omero” a colonna fissa

moD. 6102 Pn 16 Dn 80/100

Idrante in ghisa sferoidale con 2 bocche d’uscita.

moD. 6103 Pn 16 Dn 80/100

Idrante in ghisa sferoidale con 3 bocche d’uscita.

caratteristiche

• idrante soprasuolo tipo a.

• realizzato in accordo alle norme en 14384 ed
en 1074-6.

• colonna di dimensioni generose per un’alta capacità
di efflusso.

• Testa, colonna e base rivestiti integralmente con strato
epossidico termoindurente anticorrosione di alta qualità
e spessore minimo 250 micron e resistente al degrado
dei raggi UV.

• sistema di tenuta secondaria tramite O-ring multipli
alloggiati in materiale esente da corrosione.

• stelo di manovra forgiato in un solo pezzo e filettato
mediante rollatura.

• Disco antifrizione per minimizzare la coppia resistente
sull’albero.

• Otturatore interamente vulcanizzato.

• sistema di tenuta garantito dalla sola compressione
laterale del profilo a O-ring dell’otturatore, per evitare
deformazioni permanenti della gomma durante i periodi
di inattività.

• seggio di tenuta in acciaio inossidabile sostituibile
ed altamente resistente a laminazione e corrosione.

• svuotamento automatico della colonna a otturatore
chiuso attraverso un foro di drenaggio nella base.

• Flangia di collegamento ruotabile per consentire
l’orientamento dell’idrante in fase di posa.

• Marcature in accordo alla en 19.

• Dispositivo di manovra a norma en 14384.

• Uscite Uni disponibili: 2 x 70
2 x 70 + 1 x 100

• Disponibile con uscite secondo altri standard
internazionali (sTOrZ, aFnOr, ecc.).

• Disponibile con curva a 90° con piede
di appoggio in ghisa sferoidale.

• ce cPr305/2011

• Disponibile elMO anTiFrODe (MOD. 6200 a pag 6.5)
in aBs per la protezione della testa dell’idrante e dei
relativi tappi.

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.

info@raci.it - www.raci.it - Tel. +39 02 262.351 6.1 © RACI srl - ISO 9001 - Catalogo ed 10/2016
