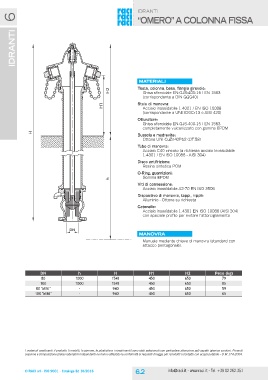

Page 60 - RACI

idranti 6 idranti

“OMERO” a colonna fissa

H1 Materiali
H2
Testa, colonna, base, flangia girevole:
H Ghisa sferoidale EN-GJS-400-15 / EN 1563
(corrispondente a DIN GGG40)
h
Stelo di manovra:
DN Acciaio inossidabile 1.4021 / EN ISO 10088
(corrispondente a UNI X20Cr13 o AISI 420)

Otturatore:
Ghisa sferoidale EN-GJS-400-15 / EN 1563
completamente vulcanizzato con gomma EPDM

Bussola e madrevite:
Ottone UNI CuZn40Pb2 (OT.58)

Tubo di manovra:
Acciaio C40 zincato (a richiesta acciaio inossidabile
1.4301 / EN ISO 10088 - AISI 304)

Disco antifrizione:
Resina sintetica POM

O-Ring, guarnizioni:
Gomma EPDM

Viti di connessione:
Acciaio inossidabile A2-70 EN ISO 3506

Dispositivo di manovra, tappi, nippli:
Alluminio - Ottone su richiesta

Catenelle:
Acciaio inossidabile 1.4301 EN ISO 10088 (AISI 304)
con speciale profilo per evitare l’attorcigliamento

ManOVRA

Manuale mediante chiave di manovra (standard con
attacco pentagonale).

DN h H H1 H2 Peso (kg)
80 1000 1541 450 650 79

100 1000 1541 450 650 85
80 "mini" - 940 450 650 59
100 "mini" - 940 450 650 65

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.

© RACI srl - ISO 9001 - Catalogo Ed 10/2016 6.2 info@raci.it - www.raci.it - Tel. +39 02 262.351
