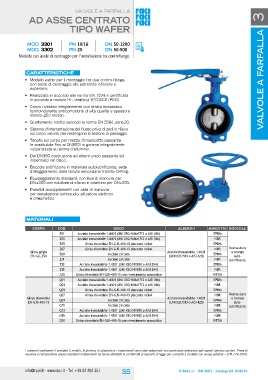

P. 35

ValVOle a FarFalla

aD asse centrato
tiPo Wafer
3
ValVole a farfalla 3moD. 3301Pn 10/16Dn 50-1200
moD. 3302 Pn 25 Dn 50-500

Modello con asole di centraggio per l’installazione tra controflange.

caratteristiche

• Modello wafer per il montaggio tra due contro-flange,
con asole di centraggio alle estremità inferiore e
superiore;

• realizzata in accordo alla norma en 1074 e certificata
in accordo a modulo h – direttiva 97/23/ce (PeD).

• corpo rivestito integralmente con strato epossidico
termoindurente anticorrosione di alta qualità e spessore
minimo 250 micron.

• scartamento ridotto secondo la norma en 558-1, serie 20.

• sistema d’intercettazione del flusso privo di sedi in rilievo
sul corpo valvola che restringono la sezione di passaggio.

• Tenuta sul corpo per mezzo di manicotto passante
(e sostituibile fino al Dn300) in gomma integralmente
vulcanizzata su anima d’alluminio.

• Dal Dn350 costruzione ad albero unico passante ed
imperniato nel disco.

• Boccole antifrizione in materiale autolubrificante, sede
d’alloggiamento delle tenute secondarie tramite O-ring.

• equipaggiamento standard: con leva di manovra per
Dn ≤ 200 con riduttore di sforzo e volantino per Dn>200.

• Possibili accoppiamenti con asta di manovra
per installazione sottosuolo, attuatore elettrico
e pneumatico.

materiali

CORPO COD. DISCO ALBERO/I MANICOTTO BOCCOLE
Ghisa grigia Z01 Acciaio inossidabile 1.4401 (UNI X5CrNiMo1712 o AISI 316) Acciaio inossidabile 1.4021 EPDM Resina dura
EN-GJL-250 Z03 Acciaio inossidabile 1.4401 (UNI X5CrNiMo1712 o AISI 316) NBR
Z05 (UNI X2CrS13 o AISI 420) EPDM o bronzo
Ghisa sferoidale Z07 Ghisa sferoidale EN-GJS-400-15 placcata nickel NBR auto-
EN-GJS-400-15 Z09 Ghisa sferoidale EN-GJS-400-15 placcata nickel Acciaio inossidabile 1.4021 EPDM
Z11 (UNI X2CrS13 o AISI 420) NBR lubrificante
Z13 Acciaio zincato EPDM
Z15 Acciaio zincato NBR Resina dura
Z20 Acciaio inossidabile 1.4301 (UNI X5CrNi1810 o AISI 304) vItoN o bronzo
Q01 Acciaio inossidabile 1.4301 (UNI X5CrNi1810 o AISI 304) EPDM auto-
Q03 Ghisa sferoidale EN-GJS-400-15 con rivestimento epossidico NBR
Q05 Acciaio inossidabile 1.4401 (UNI X5CrNiMo1712 o AISI 316) EPDM lubrificante
Q07 Acciaio inossidabile 1.4401 (UNI X5CrNiMo1712 o AISI 316) NBR
Q09 Ghisa sferoidale EN-GJS-400-15 placcata nickel EPDM
Q11 Ghisa sferoidale EN-GJS-400-15 placcata nickel NBR
Q13 Acciaio zincato EPDM
Q15 Acciaio zincato NBR
Q20 Acciaio inossidabile 1.4301 (UNI X5CrNi1810 o AISI 304) vItoN
Acciaio inossidabile 1.4301 (UNI X5CrNi1810 o AISI 304)
Ghisa sferoidale EN-GJS-400-15 con rivestimento epossidico

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
