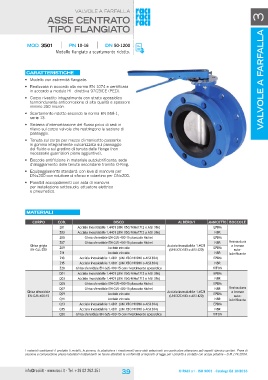

valvole a farfalla

ASSE CENTRATO
TIPO FLANGIATO
butterfly VALVES 3
valvole a farfalla 3 MOD. 3501 PN 10-16 DN 50-1200

Modello flangiato a scartamento ridotto.

caratteristiche

• Modello con estremità flangiate.

• Realizzata in accordo alla norma EN 1074 e certificata
in accordo a modulo H – direttiva 97/23/CE (PED).

• Corpo rivestito integralmente con strato epossidico
termoindurente anticorrosione di alta qualità e spessore
minimo 250 micron.

• Scartamento ridotto secondo la norma EN 558-1,
serie 13.

• Sistema d’intercettazione del flusso privo di sedi in
rilievo sul corpo valvola che restringono la sezione di
passaggio.

• Tenuta sul corpo per mezzo di manicotto passante
in gomma integralmente vulcanizzata sul passaggio
del fluido e sul gradino di tenuta delle flange (non
necessarie guarnizioni piane aggiuntive).

• Boccole antifrizione in materiale autolubrificante, sede
d’alloggiamento delle tenute secondarie tramite O-Ring.

• Equipaggiamento standard: con leva di manovra per
DN ≤ 200 con riduttore di sforzo e volantino per DN>200.

• Possibili accoppiamenti con asta di manovra
per installazione sottosuolo, attuatore elettrico
e pneumatico.

Materiali

CORPO COD. DISCO ALBERO/I MANICOTTO BOCCOLE
Ghisa grigia Z01 Acciaio inossidabile 1.4401 (UNI X5CrNiMo1712 o AISI 316) Acciaio inossidabile 1.4021 EPDM Resina dura
EN-gJL-250 Z03 Acciaio inossidabile 1.4401 (UNI X5CrNiMo1712 o AISI 316) NBR
Z05 (UNI X2CrS13 o AISI 420) EPDM o bronzo
Ghisa sferoidale Z07 Ghisa sferoidale EN-GJS-400-15 placcata Nichel NBR auto-
EN-gJS-400-15 Z09 Ghisa sferoidale EN-GJS-400-15 placcata Nichel Acciaio inossidabile 1.4021 EPDM
Z11 (UNI X2CrS13 o AISI 420) NBR lubrificante
Z13 Acciaio zincato EPDM
Z15 Acciaio zincato NBR Resina dura
Z20 Acciaio inossidabile 1.4301 (UNI X5CrNi1810 o AISI 304) viton o bronzo
Q01 Acciaio inossidabile 1.4301 (UNI X5CrNi1810 o AISI 304) EPDM auto-
Q03 Ghisa sferoidale EN-GJS-400-15 con rivestimento epossidico NBR
Q05 Acciaio inossidabile 1.4401 (UNI X5CrNiMo1712 o AISI 316) EPDM lubrificante
Q07 Acciaio inossidabile 1.4401 (UNI X5CrNiMo1712 o AISI 316) NBR
Q09 Ghisa sferoidale EN-GJS-400-15 placcata Nichel EPDM
Q11 Ghisa sferoidale EN-GJS-400-15 placcata Nichel NBR
Q13 Acciaio zincato EPDM
Q15 Acciaio zincato NBR
Q20 Acciaio inossidabile 1.4301 (UNI X5CrNi1810 o AISI 304) VITON
Acciaio inossidabile 1.4301 (UNI X5CrNi1810 o AISI 304)
Ghisa sferoidale EN-GJS-400-15 con rivestimento epossidico

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
