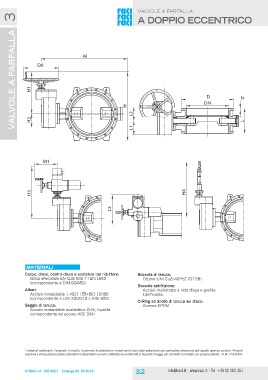

Page 32 - RACI
P. 32
valvole a farfalla 3 M valvole a farfalla
H2 H1 D0
a doppio eccentrico
H
L2 Db
DN
L
L1
M1
H3 L3
H4
Materiali Boccola di tenuta:
Ottone UNI CuZn40Pb2 (OT.58)
Corpo, disco, contro-disco e scatola/e del riduttore:
Ghisa sferoidale EN-GJS-500-7 / EN 1563 Boccole antifrizione:
(corrispondente a DIN GGG50) Acciaio multistrato a nido d’ape e grafite
lubrificante.
Alberi:
Acciaio inossidabile 1.4021 / EN ISO 10088 O-Ring ed anello di tenuta sul disco:
(corrispondente a UNI X20Cr13 o AISI 420) Gomma EPDM
Seggio di tenuta:
Acciaio inossidabile austenitico CrNi, (qualità
corrispondente ad acciaio AISI 304)
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
© RACI srl - ISO 9001 - Catalogo Ed 10/2016 3.2 info@raci.it - www.raci.it - Tel. +39 02 262.351
