P. 31

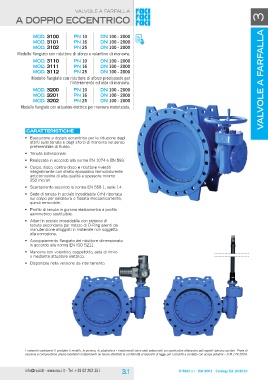

valvole a farfalla valvole a farfalla 3

a doppio eccentrico

MOD. 3100 PN 10 DN 100 - 2000
MOD. 3101 PN 16 DN 100 - 2000
MOD. 3102 PN 25 DN 100 - 2000

Modello flangiato con riduttore di sforzo e volantino di manovra.

MOD. 3110 PN 10 DN 100 - 2000
MOD. 3111 PN 16 DN 100 - 2000
MOD. 3112 PN 25 DN 100 - 2000

Modello flangiato con riduttore di sforzo predisposto per
l’interramento ed asta di manovra.

MOD. 3200 PN 10 DN 100 - 2000
MOD. 3201 PN 16 DN 100 - 2000
MOD. 3202 PN 25 DN 100 - 2000

Modello flangiato con attuatore elettrico per manovra motorizzata.

Caratteristiche

• Esecuzione a doppio eccentrico per la riduzione degli
attriti sulla tenuta e degli sforzi di manovra nel senso
preferenziale di flusso.

• Tenuta bidirezionale.

• Realizzata in accordo alla norma EN 1074 e EN 593.

• Corpo, disco, contro-disco e riduttore rivestiti
integralmente con strato epossidico termoindurente
anticorrosione di alta qualità e spessore minimo
250 micron.

• Scartamento secondo la norma EN 558-1, serie 14.

• Sede di tenuta in acciaio inossidabile CrNi riportata
sul corpo per saldatura o fissata meccanicamente,
quindi removibile.

• Profilo di tenuta in gomma elastomerica a profilo
asimmetrico sostituibile.

• Alberi in acciaio inossidabile con sistema di
tenuta secondaria per mezzo di O-Ring esenti da
manutenzione alloggiati in materiale non soggetto
alla corrosione.

• Accoppiamento flangiato del riduttore dimensionato
in accordo alla norma EN ISO 5211.

• Manovra con volantino, cappellotto, asta di rinvio
o mediante attuatore elettrico.

• Disponibile nella versione da interramento.

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
