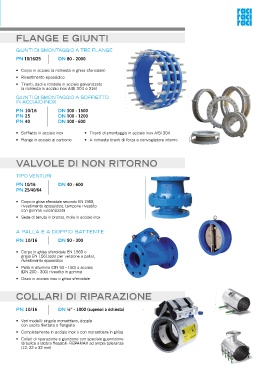

Page 13 - RACI

flaNGe e GiUNti

giUNti Di sMoNtAggio A tRE FlANgE

PN 10/16/25 dN 80 - 2000

• Corpo in acciaio (a richiesta in ghisa sferoidale)

• Rivestimento epossidico

• tiranti, dadi e rondelle in acciaio galvanizzato
(a richiesta in acciaio inox Aisi 304 o 316)

giUNti Di sMoNtAggio A soFFiEtto
iN ACCiAio iNoX

PN 10/16 dN 100 - 1500
PN 25 dN 100 - 1200
PN 40 dN 100 - 600

• Soffietto in acciaio inox • tiranti di smontaggio in acciaio inox Aisi 304
• Flange in acciaio al carbonio • A richiesta tiranti di forza e convogliatore interno

VaLVoLe di NoN ritorNo

tiPo VENtURi dN 40 - 600
PN 10/16
PN 25/40/64

• Corpo in ghisa sferoidale secondo EN 1563,
rivestimento epossidico, tampone rivestito
con gomma vulcanizzata

• Sede di tenuta in bronzo, molla in acciaio inox

A PAllA E A DoPPio BAttENtE

PN 10/16 dN 50 - 300

• Corpo in ghisa sferoidale EN 1563 o
grigia EN 1561(solo per versione a palla),
rivestimento epossidico

• Palla in alluminio (DN 50 - 150) o acciaio
(DN 200 - 300) rivestita in gomma

• Disco in acciaio inox o ghisa sferoidale

coLLari di riParaZioNe

PN 10/16 dN ½” - 1000 (superiori a richiesta)

• Vari modelli: singola morsettiera, doppia
con uscita filettata o flangiata

• Completamente in acciaio inox o con morsettiera in ghisa

• Collari di riparazione e giunzione con speciale guarnizione
idraulica a labbra flessibili: REPAMAX ad ampia tolleranza
(12; 22 o 32 mm)
