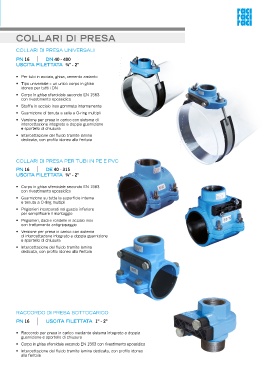

coLLari di Presa

CollARi Di PREsA UNiVERsAli

PN 16 dN 40 - 400
UsCita filettata ¾” - 2”

• Per tubi in acciaio, ghisa, cemento amianto

• tipo universale = un unico corpo in ghisa
idoneo per tutti i DN

• Corpo in ghisa sferoidale secondo EN 1563
con rivestimento epossidico

• Staffa in acciaio inox gommata internamente

• Guarnizione di tenuta a sella a O-ring multipli

• Versione per presa in carico con sistema di
intercettazione integrato a doppia guarnizione
e sportello di chiusura

• intercettazione del fluido tramite lamina
dedicata, con profilo idoneo alla feritoia

CollARi Di PREsA PER tUBi iN PE E PVC

PN 16 de 40 - 315
UsCita filettata ¾” - 2”

• Corpo in ghisa sferoidale secondo EN 1563
con rivestimento epossidico

• Guarnizione su tutta la superficie interna
e tenuta a O-ring multipli

• Prigionieri incorporati nel guscio inferiore
per semplificare il montaggio

• Prigionieri, dadi e rondelle in acciaio inox
con trattamento antigrippaggio

• Versione per presa in carico con sistema
di intercettazione integrato a doppia guarnizione
e sportello di chiusura

• intercettazione del fluido tramite lamina
dedicata, con profilo idoneo alla feritoia

RACCoRDo Di PREsA sottoCARiCo

PN 16 UsCita filettata 1” - 2”

• Raccordo per presa in carico mediante sistema integrato a doppia
guarnizione e sportello di chiusura

• Corpo in ghisa sferoidale secondo EN 1563 con rivestimento epossidico

• intercettazione del fluido tramite lamina dedicata, con profilo idoneo
alla feritoia
