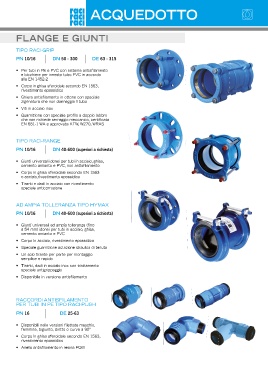

Page 12 - RACI

acquedotto

flaNGe e GiUNti

tiPo RACi-gRiP

PN 10/16 dN 50 - 300 de 63 - 315

• Per tubi in PE e PVC con sistema antisfilamento
e bicchiere per innesto tubo PVC in accordo
alla EN 1452-2

• Corpo in ghisa sferoidale secondo EN 1563,
rivestimento epossidico

• Ghiera antisfilamento in ottone con speciale
zigrinatura che non danneggia il tubo

• Viti in acciaio inox

• Guarnizione con speciale profilo a doppio labbro
che non richiede serraggio meccanico, certificata
EN 681-1 WA e approvata KtW, W270, WRAs

tiPo RACi-RANgE

PN 10/16 dN 40-600 (superiori a richiesta)

• Giunti universali idonei per tubi in acciaio, ghisa,
cemento amianto e PVC, non antisfilamento

• Corpo in ghisa sferoidale secondo EN 1563
o acciaio,rivestimento epossidico

• tiranti e dadi in acciaio con rivestimento
speciale anticorrosione

AD AMPiA tollERANZA tiPo hYMAX

PN 10/16 dN 40-600 (superiori a richiesta)

• giunti universali ad ampia tolleranza (fino
a 54 mm) idonei per tubi in acciaio, ghisa,
cemento amianto e PVC

• Corpo in acciaio, rivestimento epossidico

• Speciale guarnizione ad azione idraulica di tenuta

• un solo tirante per parte per montaggio
semplice e rapido

• tiranti, dadi in acciaio inox con trattamento
speciale antigrippaggio

• Disponibile in versione antisfilamento

RACCoRDi ANtisFilAMENto
PER tUBi iN PE tiPo RACi-PUsh

PN 16 de 25-63

• Disponibili nelle versioni filettate maschio,
femmina, bigiunto, diritto o curva a 90°

• Corpo in ghisa sferoidale secondo EN 1563,
rivestimento epossidico

• Anello antisfilamento in resina PoM
