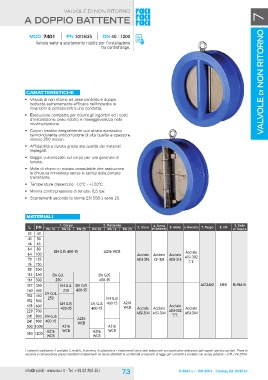

valvole di non ritorno valvole di non ritorno 7

a doppio battente

MOD. 7401 PN 10/16/25 DN 40 - 1200
Valvola wafer a scartamento ridotto per l’installazione
tra controflange.

Caratteristiche

• Valvola di non ritorno ad asse centrato e doppio
battente estremamente efficace nell’impedire le
inversioni di portata entro una condotta.

• Esecuzione compatta per ridurre gli ingombri ed i costi
d’installazione: peso ridotto e maneggevolezza nella
movimentazione.

• Corpo rivestito integralmente con strato epossidico
termoindurente anticorrosione di alta qualità e spessore
minimo 250 micron.

• Affidabilità e durata grazie alla qualità dei materiali
impiegati.

• Seggio vulcanizzato sul corpo per una garanzia di
tenuta.

• Molle di ritorno in acciaio inossidabile che assicurano
la chiusura immediata senza la spinta della portata
transitante.

• Temperature d’esercizio: -10°C – +120°C.

• Minima contropressione di tenuta: 0,5 bar.

• Scartamenti secondo la norma EN 558-1 serie 16.

Materiali

L DN 1. Corpo 2. Battente 3. Stelo de4i.bFaetrtmenoti 5. Molla 6. Rondelle 7. Tappo 8. OR 9. Sede
PN 10 PN 16 PN 25 PN 10 PN 16 PN 25 di Tenuta
NBR
33 40 A216 WCB BUNA-N

43 50

46 65

64 80 EN GJS 400-15 Acciaio Acciaio Acciaio Acciaio
64 100 AISI-316 CF-8M AISI-316 AISI-302

70 125 T.T.

76 150

89 200

114 250 EN GJL EN GJS
400-15
114 300 250

127 350 EN GJL EN GJS ACCIAIO

140 400 EN GJL 250 400-15
152 450 250 EN GJS
152 500 400-15 EN GJS
EN GJS 400-15 A216
178 600 400-15 WCB Acciaio Acciaio Acciaio Acciaio
AISI-304 AISI-304 AISI-302 AISI-304
229 700
T.T.
241 800 EN GJS A216
241 900 400-15 WCB

300 1000 A216 A216
WCB WCB
350 1200 A216 A216
WCB WCB

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
