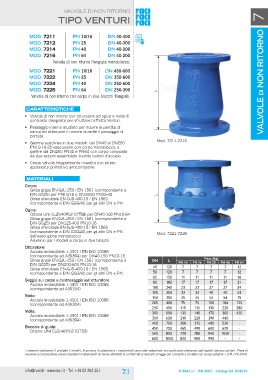

valvole di non ritorno LL
tipo venturi valvole di non ritorno 7
MOD. 7211 PN 10/16 DN 40-400
MOD. 7212 PN 25 DN 40-300
MOD. 7214 PN 40 DN 40-200
MOD. 7216 PN 64 DN 40-200
Valvola di non ritorno flangiata monoblocco.
MOD. 7221 PN 10/16 DN 450-600
MOD. 7222 PN 25 DN 350-600
MOD. 7224 PN 40 DN 250-600
MOD. 7226 PN 64 DN 250-300
Valvola di non ritorno con corpo in due blocchi flangiati.
Caratteristiche Mod. 7211-7216
• Valvola di non ritorno con otturatore ad ogiva e molla di
contrasto disegnata per sfruttare l’effetto Venturi.
• Passaggio interno studiato per ridurre le perdite di
carico ed attenuare il rumore durante il passaggio di
portata.
• Gamma suddivisa in due modelli: dal DN40 al DN250
PN10-16-25 esecuzione con corpo monoblocco, a
partire dal DN250 PN40 e PN64 con corpo composta
da due sezioni assemblate tramite bulloni d’acciaio.
• Corpo valvola integralmente rivestito con strato
epossidico protettivo anticorrosione.
Materiali Mod. 7221-7226
Corpo: DN L Peso (kg)
Ghisa grigia EN-GJL-250 / EN 1561 (corrispondente a PN 10 PN 16 PN 25 PN 40 PN 64
DIN GG25) per PN10/16 e DN40/50 PN25-40
Ghisa sferoidale EN-GJS-400-15 / EN 1563 40 120 7 7 7 7 12
(corrispondente a DIN GGG40) per gli altri DN e PN
50 120 7 7 7 7 12
Ogiva:
Ottone UNI CuZn40Pb2 (OT58) per DN40-100 PN10-64 65 150 11 11 11 11 16
Ghisa grigia EN-GJL-250 / EN 1561 (corrispondente a
DIN GG25) per DN125-400 PN10-16 80 180 17 17 17 17 21
Ghisa sferoidale EN-GJS-400-15 / EN 1563
(corrispondente a DIN GGG40) per gli altri DN e PN 100 240 23 23 27 27 34
dell’esecuzione monoblocco)
Alluminio per i modelli a corpo in due blocchi 125 300 33 33 40 40 53
Otturatore: 150 350 45 45 54 54 75
Acciaio inossidabile 1.4301 / EN ISO 10088
(corrispondente ad AISI304) per DN40-150 PN10-16 200 400 75 75 100 106 125
Ghisa grigia EN-GJL-250 / EN 1561 (corrispondente a
DIN GG25) per DN200-600 PN10-16 250 450 115 115 130 220 280
Ghisa sferoidale EN-GJS-400-15 / EN 1563
(corrispondente a DIN GGG40) per gli altri DN e PN 300 500 135 145 170 300 420
Seggio sul corpo e controseggio sull’otturatore: 350 600 210 220 390 440 -
Acciaio inossidabile 1.4301 / EN ISO 10088
(corrispondente ad AISI304) 400 700 300 315 480 520 -
Stelo: 450 750 465 490 600 670 -
Acciaio inossidabile 1.4301 / EN ISO 10088
(corrispondente ad AISI304) 500 850 720 780 940 1050 -
Molla:
Acciaio inossidabile 1.4301 / EN ISO 10088
(corrispondente ad AISI304)
Boccole di guida:
Ottone UNI CuZn40Pb2 (OT58)
600 1000 830 900 990 - -
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
