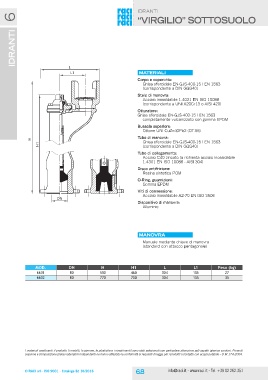

Page 66 - RACI

idranti 6 idranti

“VIRGILIO” SOTTOSUOLO

H L Materiali
H1 L1
Corpo e coperchio:
DN Ghisa sferoidale EN-GJS-400-15 / EN 1563
(corrispondente a DIN GGG40)

Stelo di manovra:
Acciaio inossidabile 1.4021 EN ISO 10088
(corrispondente a UNI X20Cr13 o AISI 420)

Otturatore:
Ghisa sferoidale EN-GJS-400-15 / EN 1563

completamente vulcanizzato con gomma EPDM

Bussola superiore:
Ottone UNI CuZn40Pb2 (OT.58)

Tubo di manovra:
Ghisa sferoidale EN-GJS-400-15 / EN 1563
(corrispondente a DIN GGG40)

Tubo di collegamento:
Acciaio C40 zincato (a richiesta acciaio inossidabile
1.4301 EN ISO 10088 - AISI 304)

Disco antifrizione:
Resina sintetica POM

O-Ring, guarnizioni:
Gomma EPDM

Viti di connessione:
Acciaio inossidabile A2-70 EN ISO 3506

Dispositivo di manovra:
Alluminio

manovra

Manuale mediante chiave di manovra
(standard con attacco pentagonale)

MOD. DN H H1 L L1 Peso (kg)

6601 80 530 460 304 135 27

6602 80 770 700 304 135 35

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.

© RACI srl - ISO 9001 - Catalogo Ed 10/2016 6.8 info@raci.it - www.raci.it - Tel. +39 02 262.351
