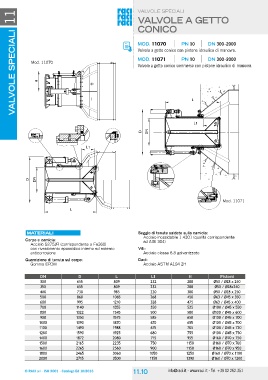

ValVole sPeciali 11 ValVOle sPeciali
HH
ValVole a getto
conico

moD. 11070 Pn 10 Dn 300-2000

Valvola a getto conico con pistone idraulico di manovra.

Mod. 11070 moD. 11071 Pn 10 Dn 300-2000

L1 Valvola a getto conico sommerso con pistone idraulico di manovra.
L1
DD L
DN DN L
L1

L1

DD
DN DN

Mod. 11071

L

L seggio di tenuta saldato sulla camicia:
acciaio inossidabile 1.4301 (qualità corrispondente
materiali ad aisi 304)

corpo e camicia: Viti:
acciaio s275Jr (corrispondente a Fe360) acciaio classe 8.8 galvanizzato
con rivestimento epossidico interno ed esterno
anticorrosione Dadi:
acciaio asTM a194 2h
guarnizione di tenuta sul corpo:
Gomma ePDM

DN D L L1 H Pistoni
300 655 809 232 288 Ø50 / Ø28 x 240
350 655 809 232 288 Ø50 / Ø28x240
400 730 985 220 380 Ø50 / Ø28 x 250
500 860 1065 268 450 Ø63 / Ø45 x 350
600 995 1210 328 475 Ø63 / Ø45 x 400
700 1140 1355 350 525 Ø100 / Ø45 x 550
800 1322 1545 500 580 Ø100 / Ø45 x 600
900 1350 1575 585 650 Ø100 / Ø45 x 700
1000 1390 1870 670 655 Ø100 / Ø45 x 700
1100 1490 1988 675 705 Ø100 / Ø45 x 720
1200 1590 1925 680 755 Ø100 / Ø45 x 750
1400 1872 2080 715 955 Ø160 / Ø70 x 750
1500 2165 2235 750 1150 Ø160 / Ø70 x 760
1600 2265 2560 900 1150 Ø160 / Ø70 x 950
1800 2465 3060 1050 1250 Ø160 / Ø70 x 1100
2000 2715 3500 1150 1390 Ø160 / Ø70 x 1200
