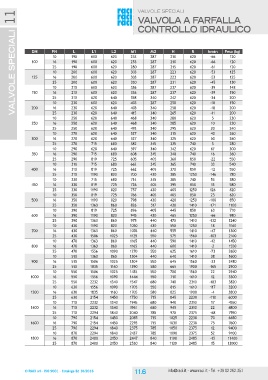

P. 116
valvole speciali 11 valvole speciali
valvola a farfalla
controllo idraulico
DN PN L L1 L2 M1 M2 H R hmin Peso (kg)
100 10
125 16 190 600 620 253 287 210 620 -66 120
150 25
200 10 190 600 620 253 287 210 620 -66 120
250 16
300 25 190 600 620 280 287 215 620 -61 120
350 10
400 16 200 600 620 303 287 223 620 -53 125
450 25
500 10 200 600 620 303 287 223 620 -53 125
600 16
700 25 200 600 620 330 287 231 620 -45 130
800 10
900 16 210 600 620 336 287 237 620 -39 148
1000 25
1200 10 210 600 620 336 287 237 620 -39 150
1400 16
1600 25 210 620 640 358 340 242 620 -34 200
1800 10
16 230 600 620 403 287 258 620 -18 150
25
10 230 620 640 403 340 258 620 -18 200
16
25 230 620 640 415 340 265 620 -11 200
10
16 250 620 640 468 340 280 620 5 230
25
10 250 620 640 468 340 285 620 10 230
16
25 250 620 640 493 340 295 620 20 240
10
16 270 620 640 527 340 315 620 40 260
25
10 270 620 640 527 340 325 620 50 260
16
25 270 715 680 582 345 335 740 3 280
10
16 290 620 640 597 340 342 620 67 300
25
10 290 715 680 608 345 348 740 16 360
16
25 290 819 725 605 405 360 850 -22 550
10
16 310 715 680 662 345 365 740 33 540
25
10 310 819 725 662 405 370 850 -12 550
16
25 310 1190 820 700 430 385 1250 -146 780
10
16 330 715 680 714 345 385 740 53 380
25
10 330 819 725 726 405 395 850 13 580
16
25 330 1190 820 757 430 405 1250 126 820
10
16 350 819 725 766 405 405 850 23 620
25
350 1190 820 798 430 420 1250 -100 850
350 1363 860 826 517 430 1410 -171 1100
390 819 725 896 405 445 850 63 710
390 1190 820 945 430 465 1250 -66 980
390 1363 860 975 440 470 1410 -132 1240
430 1190 820 1030 430 550 1250 18 1160
430 1363 860 1076 440 555 1410 -47 1300
430 1506 1025 1125 550 575 1560 -103 2100
470 1363 860 1165 440 590 1410 -12 1450
470 1363 860 1165 440 600 1410 -2 1550
470 1556 1090 1270 550 625 1610 -73 2650
510 1363 860 1304 440 640 1410 38 1600
510 1506 1025 1304 550 645 1560 -33 2480
510 1835 1160 1390 580 665 1900 -165 2900
550 1506 1025 1435 550 700 1560 22 2940
550 1556 1090 1444 550 710 1610 12 3300
550 2232 1340 1547 680 740 2310 -183 3820
630 1556 1090 1705 550 815 1610 117 3200
630 1835 1160 1705 580 825 1900 -4 3800
630 2154 1450 1750 715 845 2230 -110 6000
710 2232 1340 1945 680 940 2310 17 4550
710 2232 1340 1961 680 945 2310 22 4800
710 2294 1840 2040 785 970 2375 -68 7950
790 2154 1450 2085 715 1025 2230 70 6650
790 2154 1450 2293 715 1030 2230 75 7600
790 2294 1840 2375 785 1050 2375 12 9400
870 2294 1840 2437 785 1090 2375 52 9100
870 2400 2150 2447 840 1100 2485 -15 11400
870 2400 2150 2530 840 1130 2485 15 13000
