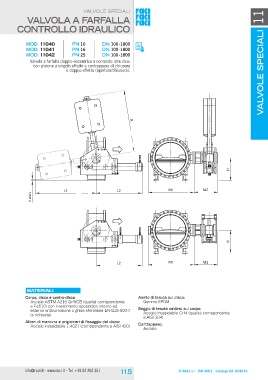

valvole speciali valvole speciali 11
valvola a farfalla
controllo idraulico
MOD. 11040 PN 10 DN 100 -1800
MOD. 11041 PN 16 DN 100 -1800
MOD. 11042 PN 25 DN 100 -1800
Valvola a farfalla doppio eccentrico a comando idraulico:
con pistone a singolo effetto e contrappeso di chiusura
o doppio effetto (apertura/chiusura).
R
09
0
08 01 H
L1 07 02 M1 M2
06 05 04 03
h min
L2
09 0
08 01
H
07 02
06 05 04 03 M1 M2
L2
Materiali Anello di tenuta sul disco:
Gomma EPDM
Corpo, disco e contro-disco:
Acciaio ASTM A216 Gr.WCB (qualità corrispondente Seggio di tenuta saldato sul corpo:
a Fe510) con rivestimento epossidico interno ed Acciaio inossidabile CrNi (qualità corrispondente
esterno anticorrosione o ghisa sferoidale EN-GJS-500-7 a AISI 304)
(a richiesta)
Contrappeso:
Alberi di manovra e prigionieri di fissaggio del disco: Acciaio
Acciaio inossidabile 1.4021 (corrispondente a AISI 420)
