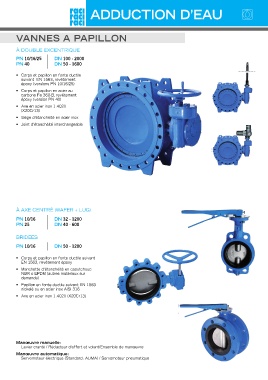

Page 8 - RACI

ADDUCTION D’EAU

VANNES A PAPILLON

À double excentrique

PN 10/16/25 DN 100 - 2000
PN 40 DN 50 - 1600

• Corps et papillon en fonte ductile
suivant EN 1563, revêtement
époxy (versions PN 10/16/25)

• Corps et papillon en acier au
carbone Fe 360-B, revêtement
époxy (version PN 40)

• Axe en acier inox 1.4021
(X20Cr13)

• Siège d’étanchéité en acier inox

• Joint d’étanchéité interchangeable

À AXE CENTRé (WAFER + LUG)

PN 10/16 DN 32 - 1200
PN 25 DN 40 - 600

BRIDEES DN 50 - 1200
PN 10/16

• Corps et papillon en fonte ductile suivant
EN 1563, revêtement époxy

• Manchette d’étanchéité en caoutchouc
NBR o EPDM (autres matériaux sur
demande)

• Papillon en fonte ductile suivant EN 1563
nickelé ou en acier inox AISI 316

• Axe en acier inox 1.4021 (X20Cr13)

Manœuvre manuelle:
Levier cranté / Réducteur d’effort et volant/Ensemble de manœuvre

Manœuvre automatique:
Servomoteur électrique (Standard: AUMA) / Servomoteur pneumatique
