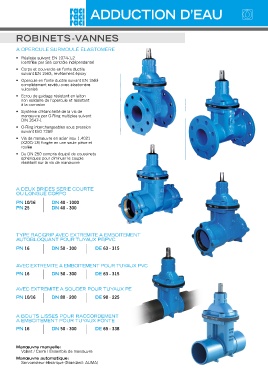

Page 6 - RACI

ADDUCTION D’EAU

ROBINETS -VANNES

A oPERCulE SuRMoulé élAStoMÈRE

• Réalisée suivant EN 1074-1,2
(certifiée par Sté contrôle indépendante)

• Corps et couvercle en fonte ductile
suivant EN 1563, revêtement époxy

• Opercule en fonte ductile suivant EN 1563
complètement revêtu avec élastomère
vulcanisé

• Ecrou de guidage résistant en laiton
non solidaire de l’opercule et résistant
à la corrosion

• Système d’étanchéité de la vis de
manœuvre par O-Ring multiples suivant
DiN 3547-1

• O-Ring interchangeables sous pression
suivant iSo 7259

• Vis de manœuvre en acier inox 1.4021
(X20Cr13) forgée en une seule pièce et
roulée

• Du DN 250 compris équipé de coussinets
sphériques pour diminuer le couple
résistant sur la vis de manœuvre

A DEuX BRiDES SERiE CouRtE
ou loNGuE CoRPo

PN 10/16 DN 40 - 1000
PN 25 DN 40 - 300

tYPE RACiGRiP AVEC EXtREMitE A EMBoitEMENt
AutoBloquANt PouR tuYAuX PE/PVC

PN 16 DN 50 - 300 DE 63 - 315

AVEC EXtREMitE A EMBoitEMENt PouR tuYAuX PVC

PN 16 DN 50 - 300 DE 63 - 315

AVEC EXtREMitE A SouDER PouR tuYAuX PE

PN 10/16 DN 80 - 200 DE 90 - 225

A BoutS liSSES PouR RACCoRDEMENt
A EMBoitEMENt PouR tuYAuX FoNtE

PN 16 DN 50 - 300 DE 65 - 338

Manœuvre manuelle:
Volant / Carré / Ensemble de manœuvre

Manœuvre automatique:
Servomoteur électrique (Standard: AuMA)
