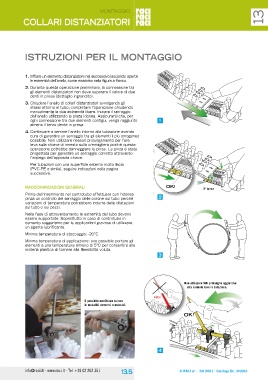

MOnTaGGiO 13

collari Distanziatori

istrUzioni Per il montaggio

1. infilare un elemento distanziatore nel successivo lasciando aperte 1 2a tacca
le estremità dell’anello, come mostrato nella figura a fianco.
ok!
2. Durante questa operazione preliminare, la connessione tra 2
gli elementi distanziatori non deve superare il valore di due
denti in presa (dettaglio ingrandito). 3

3. chiudere l’anello di collari distanziatori avvolgendo gli
stessi attorno al tubo; completare l’operazione chiudendo
manualmente le due estremità libere. iniziare il serraggio
dell’anello utilizzando la pinza idonea. assicurarsi che, per
ogni connessione tra due elementi contigui, venga raggiunto
almeno il terzo dente in presa.

4. continuare a serrare l’anello intorno alla tubazione avendo
cura di garantire un serraggio tra gli elementi il più omogeneo
possibile. non utilizzare nessun prolungamento per fare
leva sulla chiave di innesto sulla cremagliera poiché questa
operazione potrebbe danneggiare la pinza. la pinza è stata
progettata per garantire un serraggio corretto attraverso
l’impiego dell’apposita chiave.

Per tubazioni con una superficie esterna molto liscia
(PVc-Pe o simile), seguire indicazioni nella pagina
successiva.

raccomanDazioni generali

Prima dell’inserimento nel controtubo effettuare con l’idonea
pinza un controllo del serraggio delle corone sul tubo perché
variazioni di temperatura potrebbero indurre delle dilatazioni
sul tubo o sui pezzi.

nella fase di attraversamento le estremità del tubo devono
essere supportate. soprattutto in caso di controtubo in
cemento suggeriamo per le applicazioni gravose di utilizzare
un agente lubrificante.

Minima temperatura di stoccaggio: -20°c

Minima temperatura di applicazione: ove possibile portare gli
elementi a una temperatura almeno di 5°c per consentire alla
materia plastica di tornare alla flessibilità voluta.

Non utilizzare MAI prolunghe aggiuntive
alla normale leva in dotazione.

È possibile modificare la leva NO!
in modalità destrorsi o mancini.

OK!
