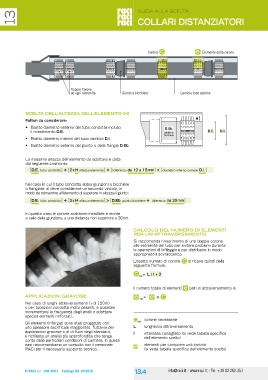

13 GUiDa alla scelTa

collari Distanziatori

Corona Elemento della corona

Doppia Corona Giunto a bicchiere Camicia tubo esterno
ad ogni estremità

scelta Dell’altezza Dell’elemento (h) d.eb. H
fattori da considerare: d.e. d.I.
giunto a
• esatto diametro esterno del tubo condotta incluso bicchiere
il rivestimento D.e.

• esatto diametro interno del tubo camicia D.i.

• esatto diametro esterno del giunto o della flangia D.eb.

la massima altezza dell’elemento da adottare è data
dal seguente confronto:

[ ] [ ] [ ] [ ]D.e. tubo condotta + 2 x h altezza elemento + tolleranza da 12 a 15 mm < diametro interno camicia D.i.

nel caso in cui il tubo condotta abbia giunzioni a bicchiere
o flangiate, si deve considerare un secondo vincolo, in
modo da consentire all’elemento di superare in altezza il giunto:

[ ] [ ] [ ]D.e. tubo condotta + 2 x h altezza elemento > D.eb. giunto bicchiere + tolleranza da 20 mm

in questo caso le corone andranno installate a monte
e valle della giunzione, a una distanza non superiore a 30 cm.

calcolo Del nUmero Di elementi
Per Un attraVersamento

si raccomanda l’inserimento di una doppia corona
alle estremità del tubo per evitare problemi durante
le operazioni di infilaggio e per distribuire in modo
appropriato il sovraccarico.

l’esatto numero di corone si ricava quindi dalla
seguente formula:

tot = l / i + 3

il numero totale di elementi per un attraversamento è:
tot = x
aPPlicazioni graVose
tot corone necessarie
nel caso di lunghi attraversamenti (> di 150 m) l lunghezza attraversamento
o per tubazioni condotta molto pesanti, è possibile
incrementare la frequenza degli anelli o adottare i interasse consigliato (si veda tabella specifica
speciali elementi rinforzati. dell’elemento scelto)

Gli elementi rinforzati sono stati progettati con elementi per comporre una corona
uno spessore sacrificale maggiorato. Tuttavia per (si veda tabella specifica dell’elemento scelto)
applicazioni gravose o al di fuori degli standard,
è richiesta un analisi più approfondita che tenga
conto delle particolari condizioni di cantiere. in questi
casi raccomandiamo un consulto con il personale
raci per il necessario supporto tecnico.
