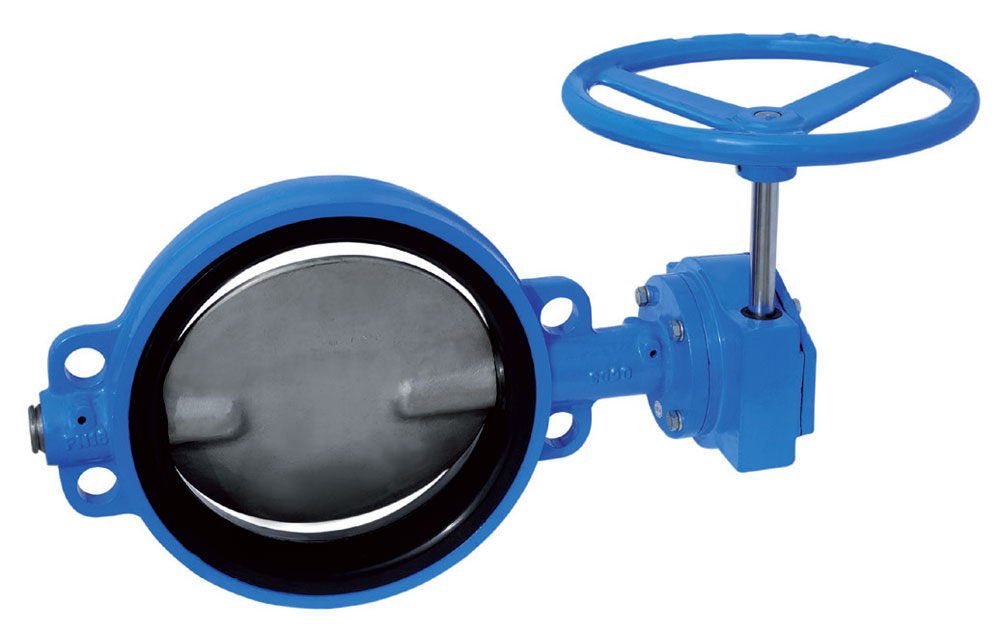

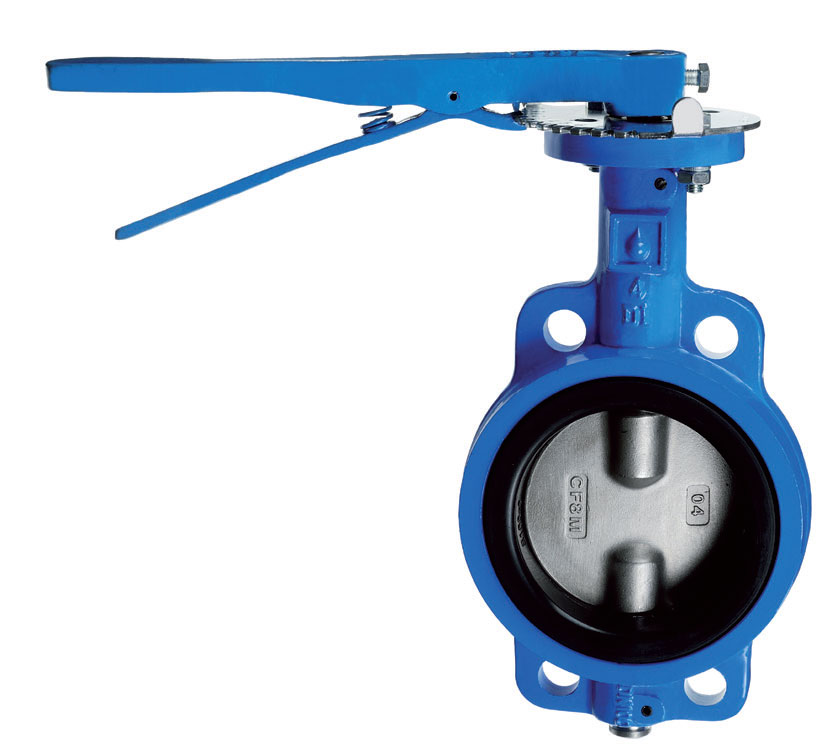

bullet acquedottoVALVOLA A FARFALLA AD ASSE CENTRATO TIPO WAFER


MOD. 3301 | PN 10/16 | DN 50 - 1200
MOD. 3202 | PN 25 | DN 50 - 500

Modello con asole di centraggio per l’installazione tra controflange.



 valvole a farfalla ad asse centrato wafer 1



valvole a farfalla ad asse centrato wafer 2





valvole a farfalla ad asse centrato wafer 3

CARATTERISTICHE:
  • Modello wafer per il montaggio tra due contro-flange, con asole di centraggio alle estremità inferiore e superiore;
  • Realizzata in accordo alla norma EN 1074 e certificata in accordo a modulo H – direttiva 97/23/CE (PED).
  • Corpo rivestito integralmente con strato epossidico termoindurente anticorrosione di alta qualità e spessore minimo 250 micron.
  • Scartamento ridotto secondo la norma EN 558-1, serie 20.
  • Sistema d’intercettazione del flusso privo di sedi in rilievo sul corpo valvola che restringono la sezione di passaggio.
  • Tenuta sul corpo per mezzo di manicotto passante (e sostituibile fino al DN300) in gomma integralmente vulcanizzata su anima d’alluminio.
  • Dal DN350 costruzione ad albero unico passante ed imperniato nel disco.
  • Boccole antifrizione in materiale autolubrificante, sede d’alloggiamento delle tenute secondarie tramite O-Ring.
  • Equipaggiamento standard: con leva di manovra per DN≤ 200 con riduttore di sforzo e volantino per DN>200.
  • Possibili accoppiamenti con asta di manovra per installazione sottosuolo, attuatore elettrico e pneumatico.
  • Dal DN 600 versione con corpo monoflangia per un migliorare il centraggio della valvola.

MATERIALI:

 valvole a farfalla ad asse centrato wafer materiali

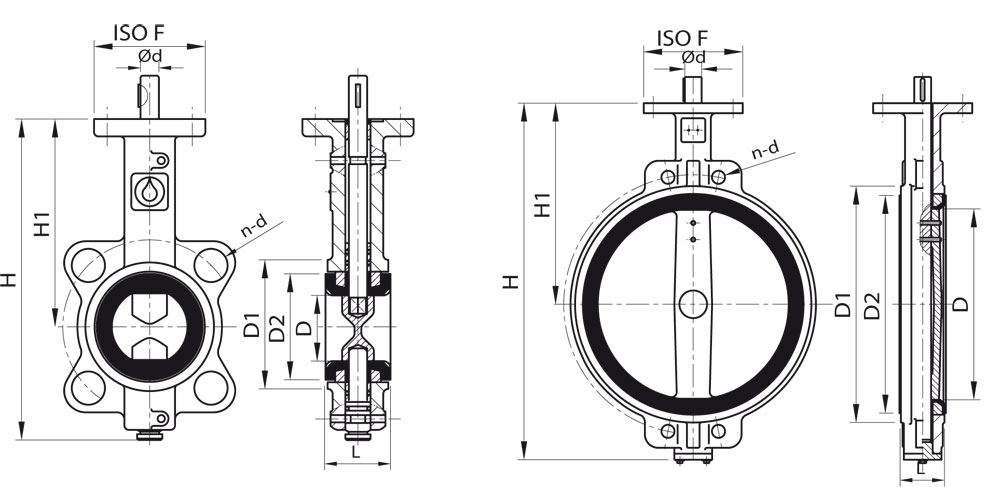

TABELLA MISURE DISPONIBILI:

valvole a farfalla ad asse centrato wafer 4
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
