bullet acquedottoVALVOLE A FARFALLA A DOPPIO ECCENTRICO


MOD. 3100 | PN 10 | DN 100 - 2000
MOD. 3101 | PN 16 | DN 100 - 2000
MOD. 3102 | PN 25 | DN 100 - 2000

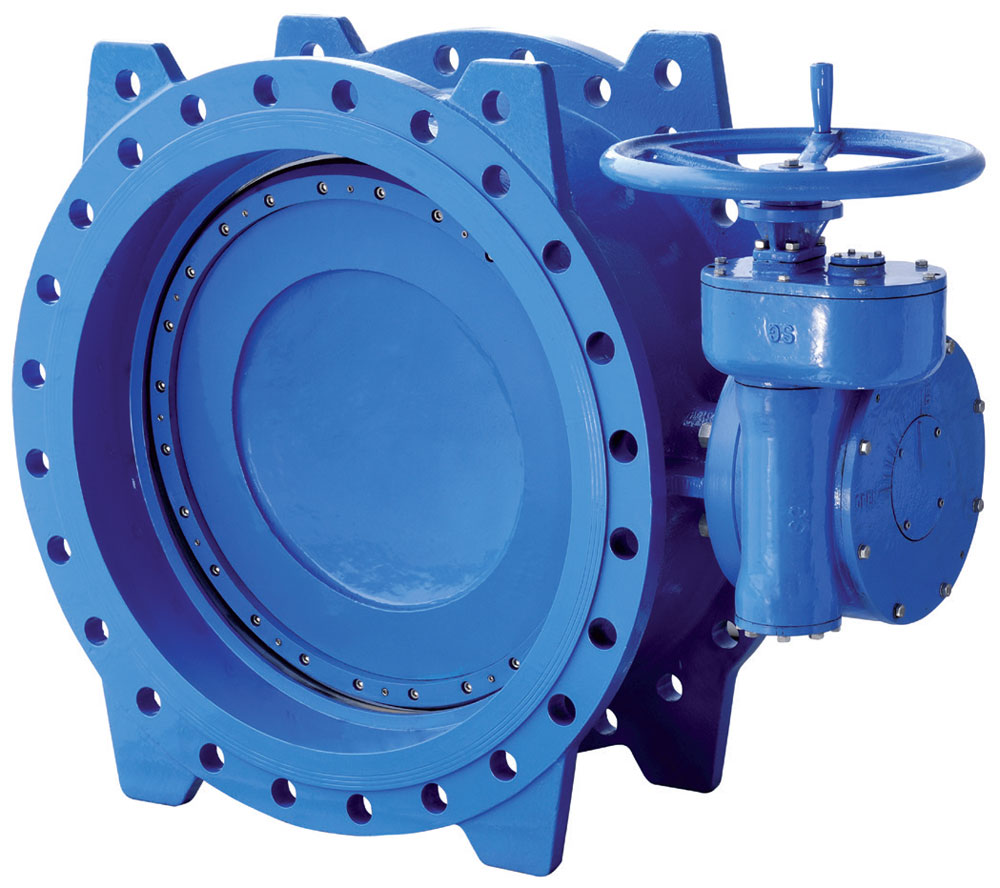

Modello flangiato con riduttore di sforzo e volantino di manovra.

MOD. 3110 | PN 10 | DN 100 - 2000
MOD. 3111 | PN 16 | DN 100 - 2000
MOD. 3112 | PN 25 | DN 100 - 2000

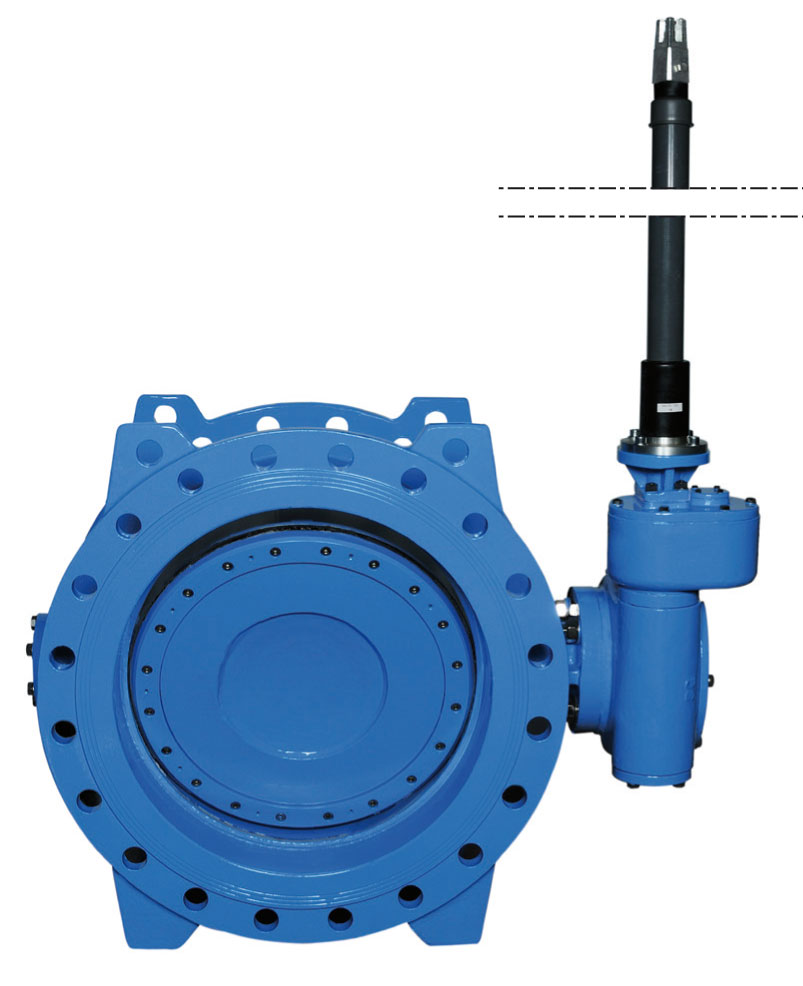

Modello flangiato con riduttore di sforzo predisposto per l’interramento ed asta di manovra.

MOD. 3200 | PN 10 | DN 100 - 2000
MOD. 3201 | PN 16 | DN 100 - 2000
MOD. 3202 | PN 25 | DN 100 - 2000

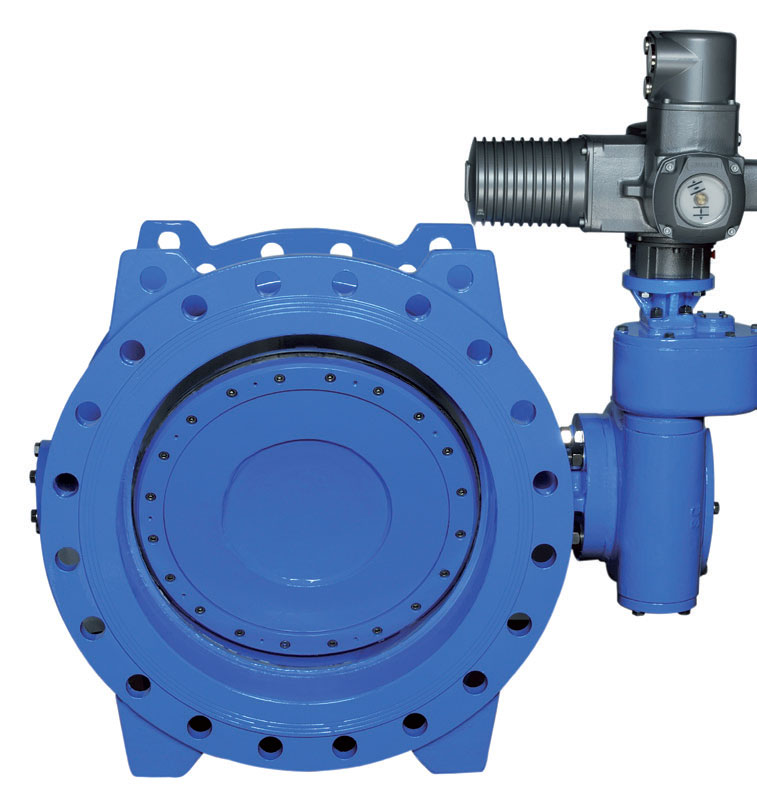

Modello flangiato con attuatore elettrico per manovra motorizzata.



 valvole a farfalla a doppio eccentrico 1

valvole a farfalla a doppio eccentrico 2

valvole a farfalla a doppio eccentrico 3

valvole a farfalla a doppio eccentrico 4



CARATTERISTICHE:
  • Esecuzione a doppio eccentrico per la riduzione degli attriti sulla tenuta e degli sforzi di manovra nel senso preferenziale di flusso.
  • Tenuta bidirezionale.
  • Realizzata in accordo alla norma EN 1074 e EN 593.
  • Corpo, disco, contro-disco e riduttore rivestiti integralmente con strato epossidico termoindurente anticorrosione di alta qualità e spessore minimo 250 micron.
  • Scartamento secondo la norma EN 558-1, serie 14.
  • Sede di tenuta in acciaio inossidabile CrNi riportata sul corpo per saldatura o fissata meccanicamente, quindi removibile.
  • Profilo di tenuta in gomma elastomerica a profilo asimmetrico sostituibile.
  • Alberi in acciaio inossidabile con sistema di tenuta secondaria per mezzo di O-Ring esenti da manutenzione alloggiati in materiale non soggetto alla corrosione.
  • Accoppiamento flangiato del riduttore dimensionato in accordo alla norma EN ISO 5211.
  • Manovra con volantino, cappellotto, asta di rinvio o mediante attuatore elettrico.
  • Disponibile nella versione da interramento.

MATERIALI:

Corpo, disco, contro-disco e scatola/e del riduttore:
Ghisa sferoidale EN -GJS-500-7 / EN 1563 (corrispondente a DIN GGG50)

Alberi:
Acciaio inossidabile 1.4021 / EN IS O 10088 (corrispondente a UNI X20Cr13 o AISI 420)

Seggio di tenuta:
Acciaio inossidabile austenitico CrNi, (qualità corrispondente ad acciaio AISI 304)

Boccola di tenuta:
Ottone UNI CuZn40Pb2 (OT.58)

Boccole antifrizione:
Acciaio multistrato a nido d’ape e grafite lubrificante.

O-Ring ed anello di tenuta sul disco:
Gomma EPDM

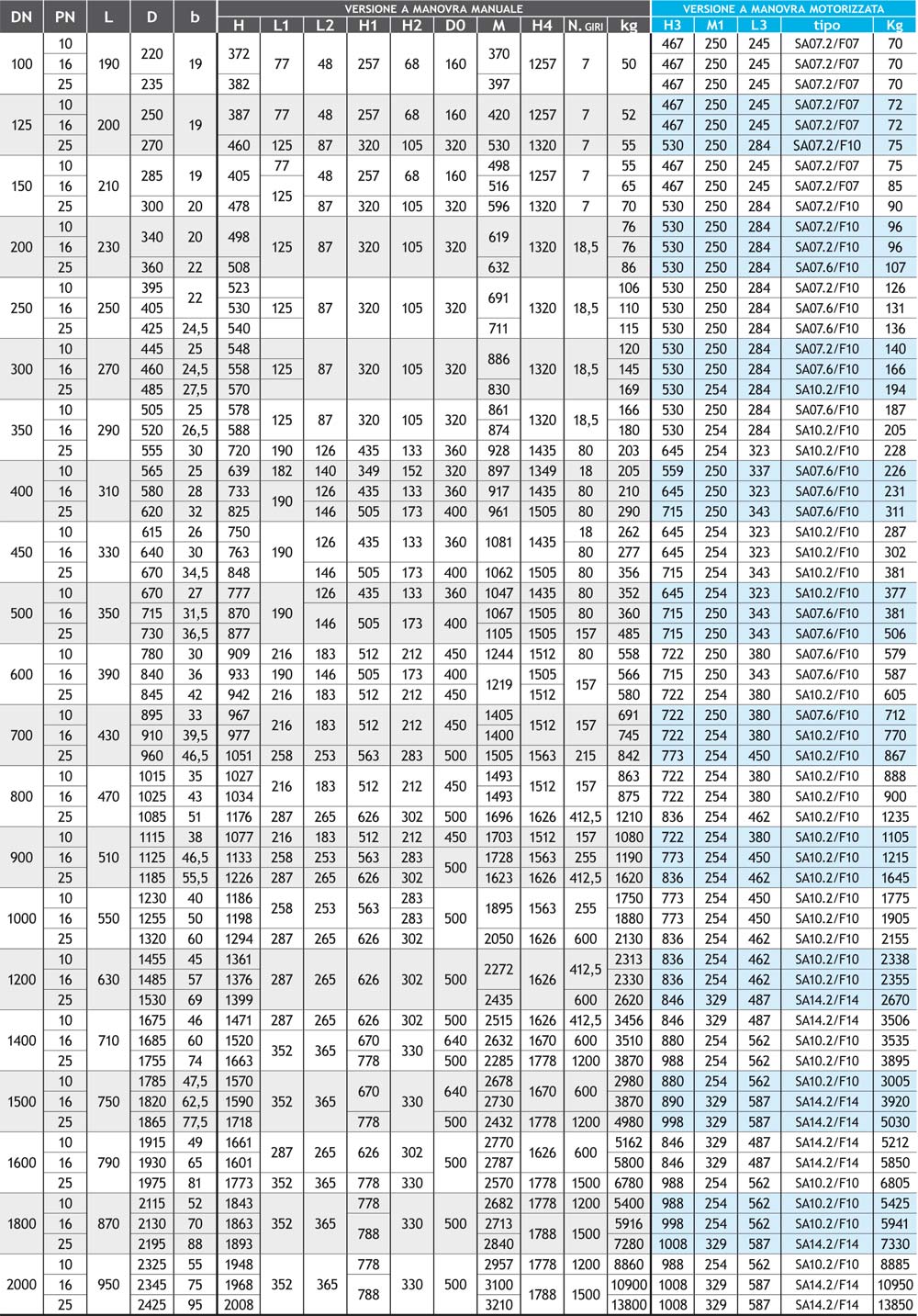

TABELLA MISURE DISPONIBILI:

valvole a farfalla a doppio eccentrico 5
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
