bullet acquedottoVALVOLE DI SFIATO COMBINATO IN GHISA E COMPOSITE


MOD. 5371 | PN 16 | DN 50-250
MOD. 5372 | PN 25 | DN 50-250
Attacco flangiato, bulloneria acciaio inossidabile.

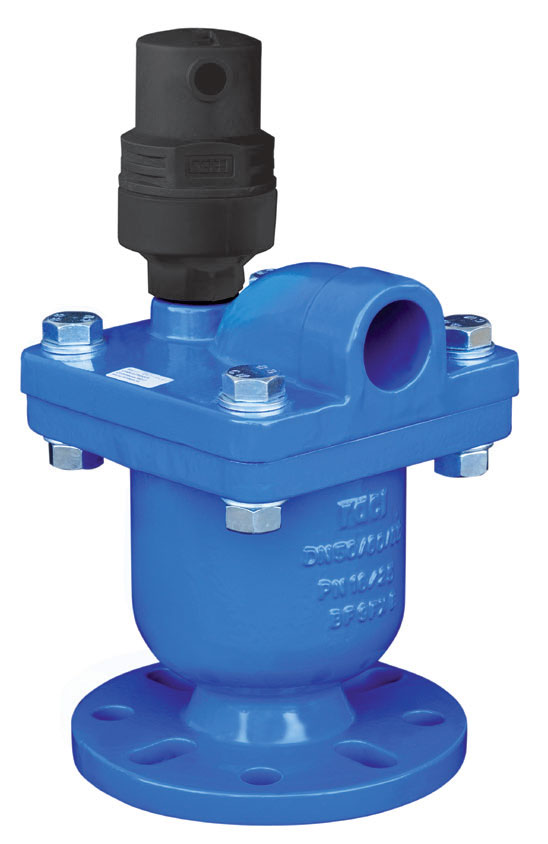

 valvole di sfiato combinato ghisa composite 1

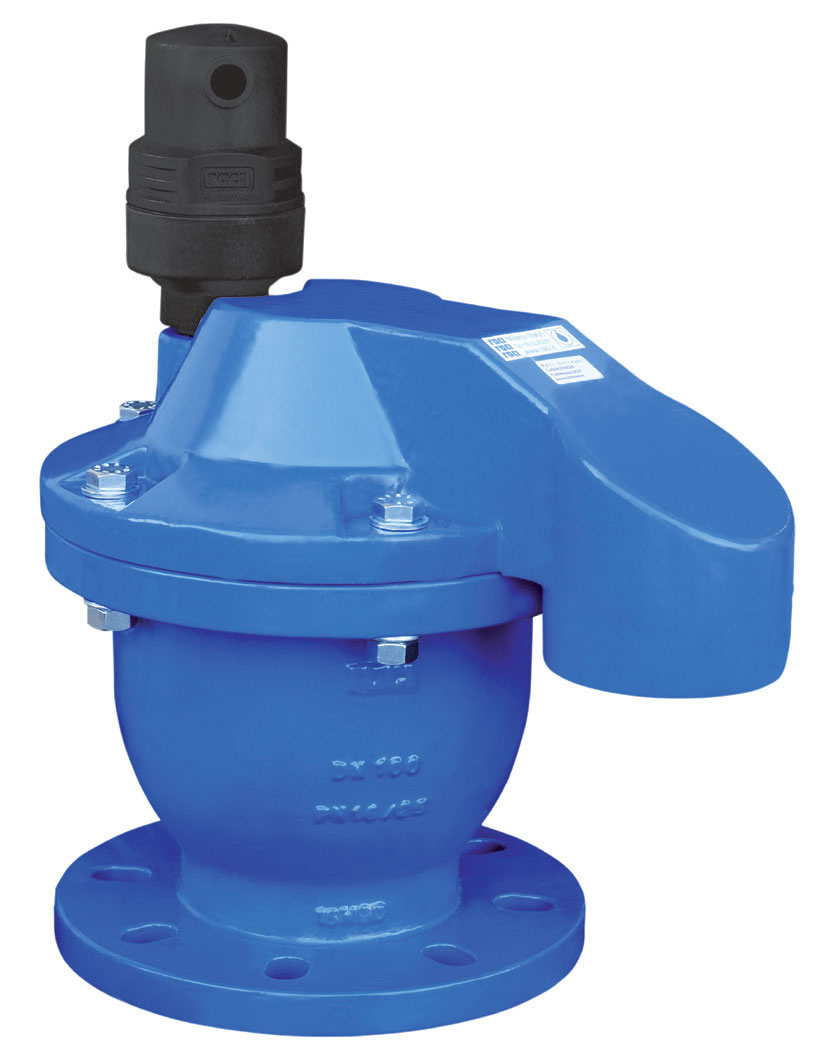

valvole di sfiato combinato ghisa composite 2

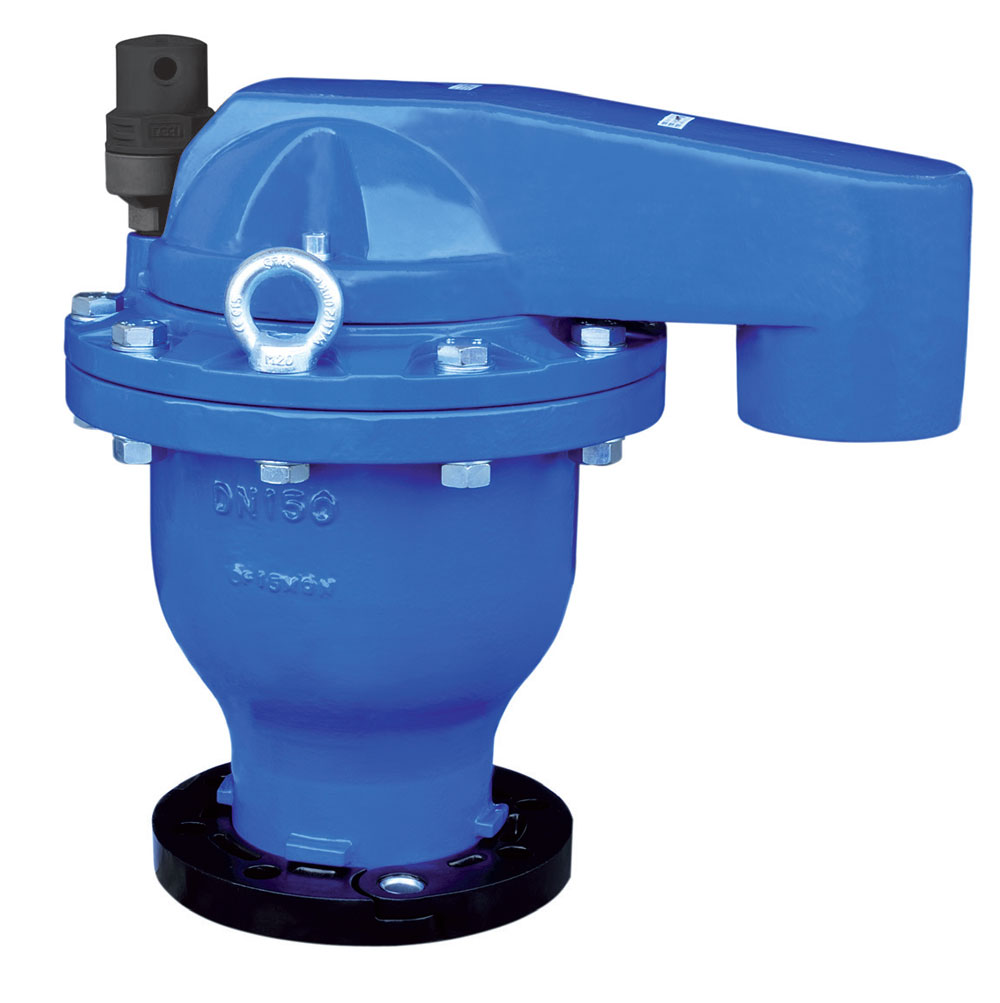

valvole di sfiato combinato ghisa composite 3

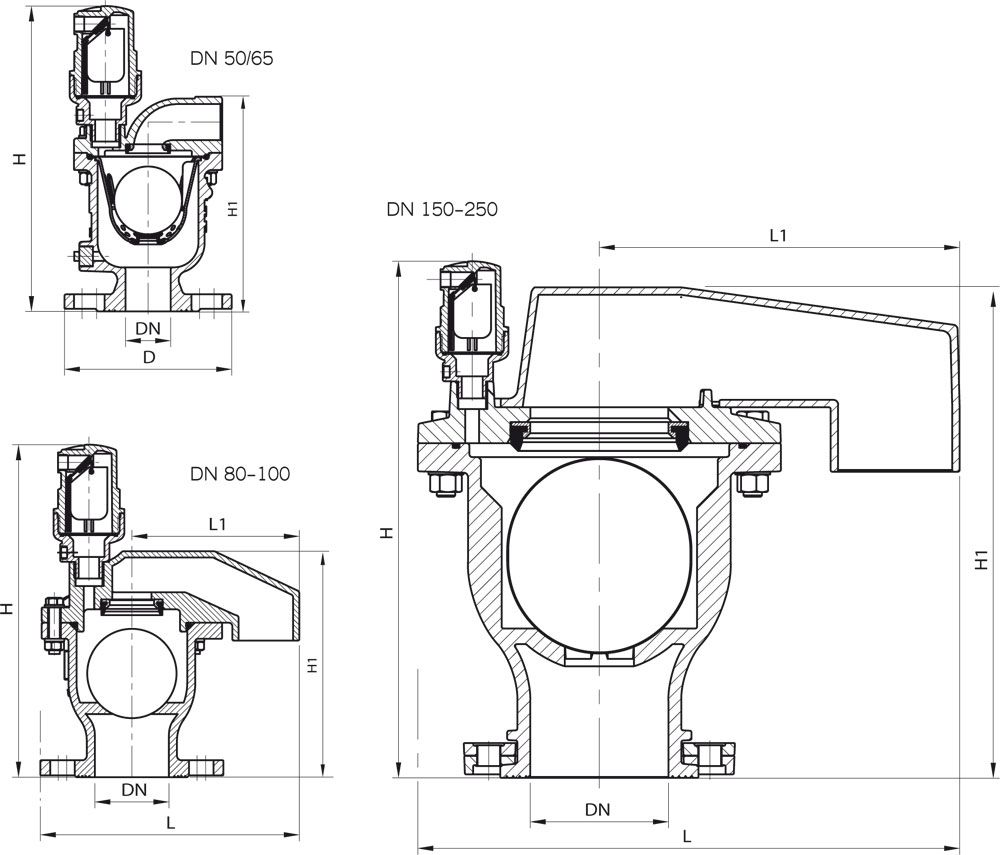

valvole di sfiato combinato ghisa composite 4





CARATTERISTICHE:

  • Modello combinato, a doppio orifizio e tripla funzione: evacuazione d’aria in fase di riempimento della condotta, rientro d’aria in fase di svuotamento e degasaggio in  pressione.
  • Funzionamento cinetico a carico dell’unità in ghisa e funzionamento automatico a carico dell’unità in composite.
  • Realizzato in accordo alla norma EN 1074-1,4.
  • Corpo e coperchio rivestiti integralmente con polvere poliammidica termoplastica di alta qualità e spessore minimo 250 micron. Controlli sull’assenza di porosità, sulla resistenza all’impatto (test a 3kV) e sulla qualità del film protettivo in accordo alle norme DIN 30677-2 e DIN 3476.
  • Galleggianti in materiale resistente alla corrosione.
  • Corpo valvola realizzato con attacco filettato per collegamento con valvola di scarico (opzionale).
  • Esecuzioni con forature universali per la riduzione delle scorte di magazzino: DN 50-65 PN 16-25; DN 80 PN 16-25 e DN 100 PN 16-25.
  • Dal DN 150 esecuzione con flange mobili tipo slip-on: maggior versatilità nelle applicazioni e possibilità di orientare la valvola.
  • Speciale guarnizione mobile per un funzionamento affidabile e testato in tutte le condizioni reali d‘esercizio.
  • Minima pressione di tenuta: 0,5 bar.

>> prestazioni:
diagramma di funzionamento (Clicca quì)

MATERIALI:

Corpo e coperchio:
Unità cinetica: Ghisa sferoidale EN-GJS-400-15 EN 1563 (corrispondente a DIN GGG40).
Unità automatica: Poliammide caricato con fibre di vetro

Galleggiante:
Unità cinetica: Fino DN 80: Nylon rivestito in gomma EPDM per PN 10/16 e acciaio inossidabile 1.4301 EN ISO 10088 (corrispondente a AISI 304) rivestito in gomma EPDM  per PN 25. Dal DN 100: acciaio inossidabile 1.4301 / EN ISO 10088 (corrispondente a AISI 304)
Unità automatica: Polipropilene espanso

Guarnizioni:
Gomma EPDM e silicone
Seggio:
Ottone UNI CuZn40Pb2 (OT.58)
Profilo di tenuta sul seggio:
Gomma EPDM
Cestello:
Plastica ABS
O-Ring:
Gomma EPDM
Bulloni, dadi e rondelle:
Acciaio inossidabile A2-70 / EN ISO 3506.
Su richiesta anche bulloneria in A4-70



TABELLA MISURE DISPONIBILI:

valvole di sfiato combinato ghisa composite 5


I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
