CARATTERISTICHE:

• Modello cinetico, a singolo orifizio e doppia funzione: evacuazione d’aria in fase di riempimento della condotta e rientro d’aria in fase di svuotamento.
• Realizzato in accordo alla norma EN 1074-1,4.
• Corpo e coperchio rivestiti integralmente con polvere poliammidica termoplastica di alta qualità e spessore minimo 250 micron. Controlli sull’assenza di porosità, sulla resistenza all’impatto (test a 3kV) e sulla qualità del film protettivo in accordo alle norme DIN 30677-2 e DIN 3476.
• Galleggiante in materiale resistente alla corrosione.
• Corpo valvola realizzato con attacco filettato per collegamento con valvola di scarico (opzionale) durante le operazioni di manutenzione.
• Coperchio realizzato con attacco filettato per collegamento con unità automatica per ottenere una valvola di sfiato a triplice funzione.
• Esecuzioni con forature universali per la riduzione delle scorte di magazzino: DN 50-65 PN 16-25; DN 80 PN 16-25 e DN 100 PN 16-25.

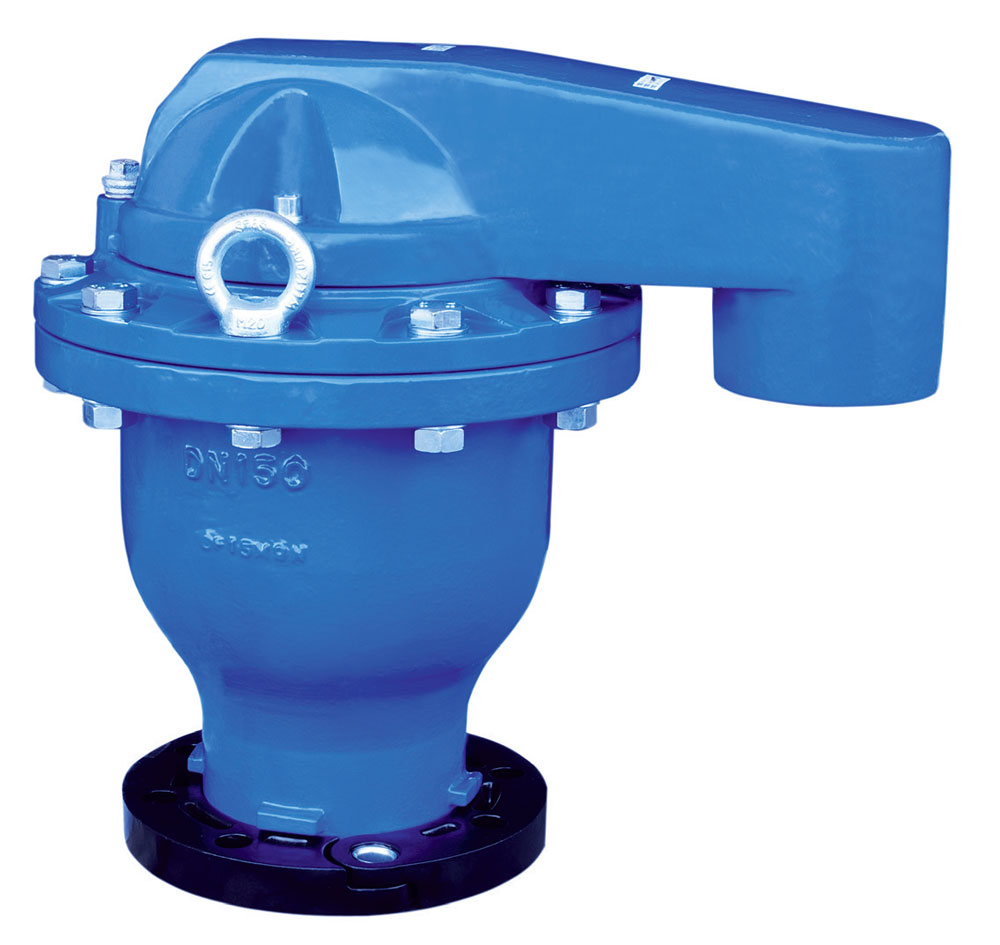

• Dal DN 150 esecuzione con flange mobili tipo slip-on: maggior versatilità nelle applicazioni e possibilità di orientare la valvola.
• Speciale cestello di contenimento del galleggiante o sede d’appoggio (dal DN 80) ed ali di guida ottenute per fusione sul corpo valvola (dal DN 150).
• Minima pressione di tenuta: 0,5 bar.

>> prestazioni:
diagramma di funzionamento (Clicca quì)

MATERIALI:

Corpo e coperchio:
Ghisa sferoidale EN-GJS-400-15 / EN 1563 (corrispondente a DIN GGG40)

Galleggiante:
Fino DN 80: Nylon rivestito in gomma EPDM per PN 10/16 e acciaio inossidabile 1.4301 secondo EN ISO 10088 (corrispondente a AISI 304) rivestito in  gomma EPDM per PN 25. Dal DN 100: acciaio inossidabile 1.4301 secondo EN ISO 10088 (corrispondente a AISI 304)

Seggio:
Ottone UNI CuZn40Pb2 (OT.58)

Profilo di tenuta sul seggio:
Gomma EPDM

Cestello:
Plastica ABS

O-Ring:
Gomma EPDM

Bulloni, dadi e rondelle:
Acciaio inossidabile A2-70 / EN ISO 3506.
Su richiesta bulloneria in A4-70

Tappi attacchi filettati:
Ghisa malleabile zincata.
Su richiesta acciaio AISI316

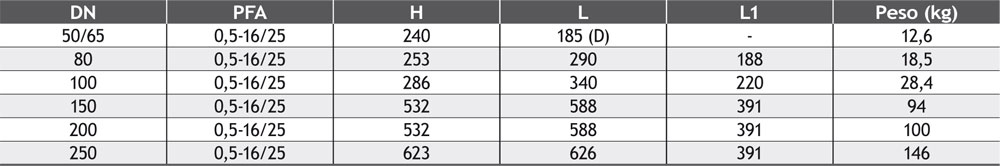

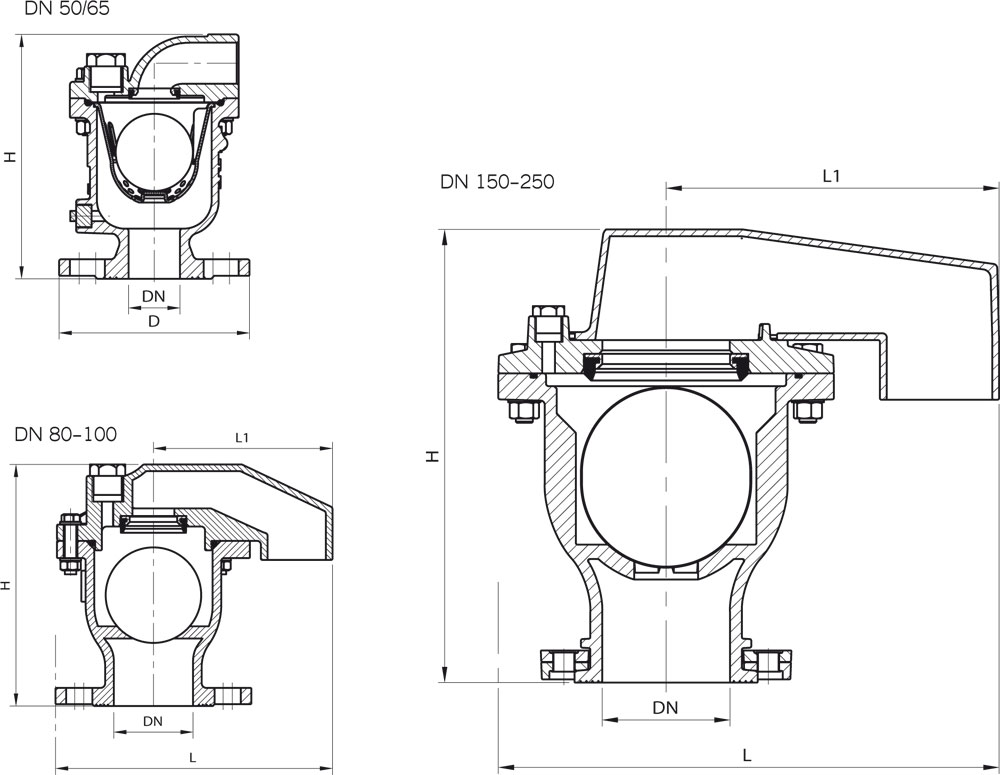

TABELLA MISURE DISPONIBILI:

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
