bullet acquedottoSARACINESCHE CON ESTREMITA' FLANGIATE


MOD. 11010 | PN 10-16 | DN 450-1000
Valvole in ghisa a tenuta morbida con stelo non saliente, corpo piatto.

MOD. 11020 | PN 10-16 | DN 450-1000
Valvole in ghisa a tenuta morbida con stelo non saliente, corpo ovale.

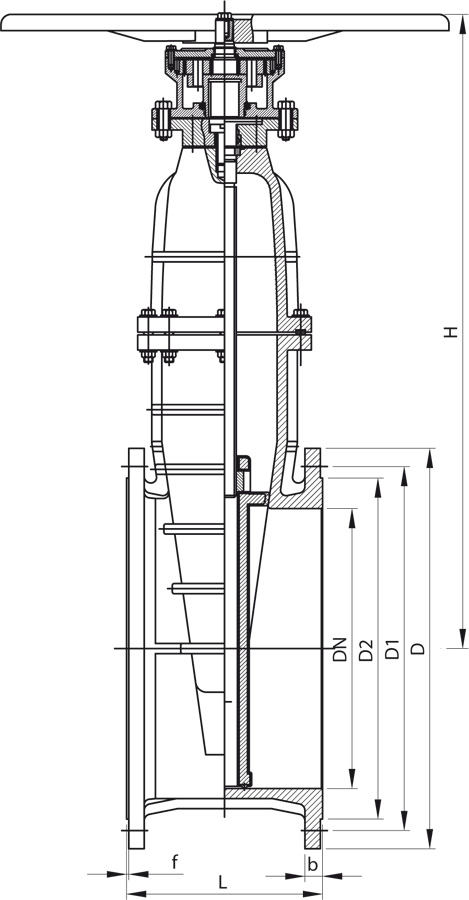

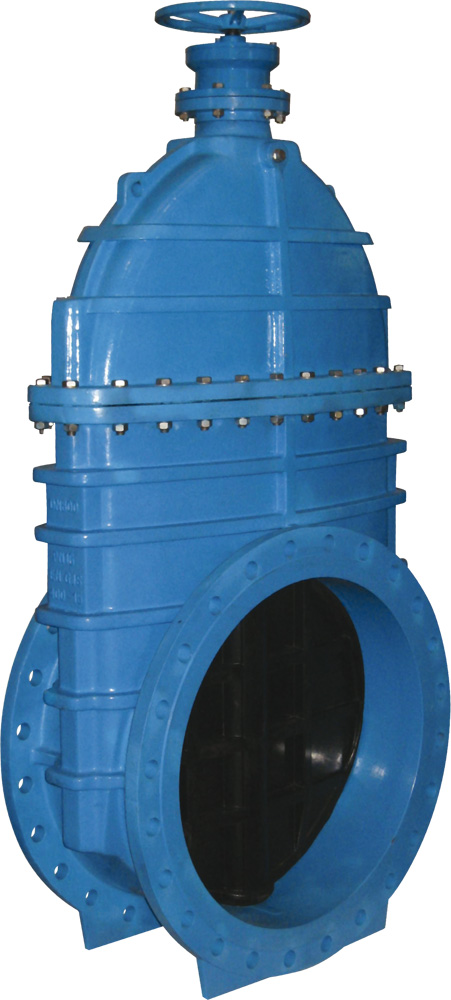

 SARACINESCHE con Estremita flangiate 11010 1

SARACINESCHE con Estremita flangiate 11010 2

SARACINESCHE con Estremita flangiate 11010 3

CARATTERISTICHE:
  • Flange e scartamenti in accordo a EN 1092-2 e EN 558 (serie 14 e serie 15).
  • Tenuta principale ottenuta per compressione del cuneo gommato.
  • Tenuta secondaria sull’albero di manovra tramite OR alloggiati in bussola di metallo esente corrosione.
  • Corpo e coperchio rivestiti internamente ed esternamente con strato epossidico termoindurente anticorrosione di alta qualità e spessore minimo 250 micron.
  • Marcatura secondo la norma EN 19.

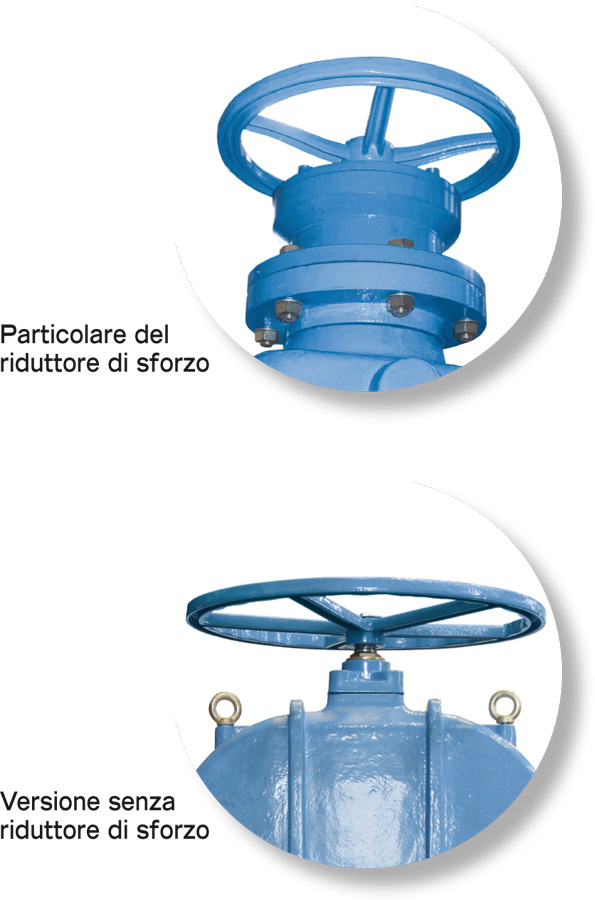

  • Manovra manuale tramite volantino (DN 450 - 900), o con riduttore di sforzo (a scelta solo su DN 500 -1000).
  • Versione con azionamento elettrico (standard AUMA) a richiesta.

MATERIALI:

Corpo e coperchio:
Ghisa sferoidale EN-GJS-500-7/EN1563 (corrispondente a DIN GGG50)

Stelo di manovra:
Acciaio inossidabile 1.4021 (corrispondente a AISI 420)

Cuneo:
Ghisa sferoidale EN-GJS-500-7/EN1563 (corrispondente a DIN GGG50) vulcanizzato con gomma EPDM

Madrevite:
Ottone UNI CuZn40Pb2 (OT.58)

Bulloneria:
Acciaio inossidabile A2-70 EN ISO 3506

O-Ring, guarnizione corpo/coperchio e cappuccio parapolvere:
Gomma EPDM

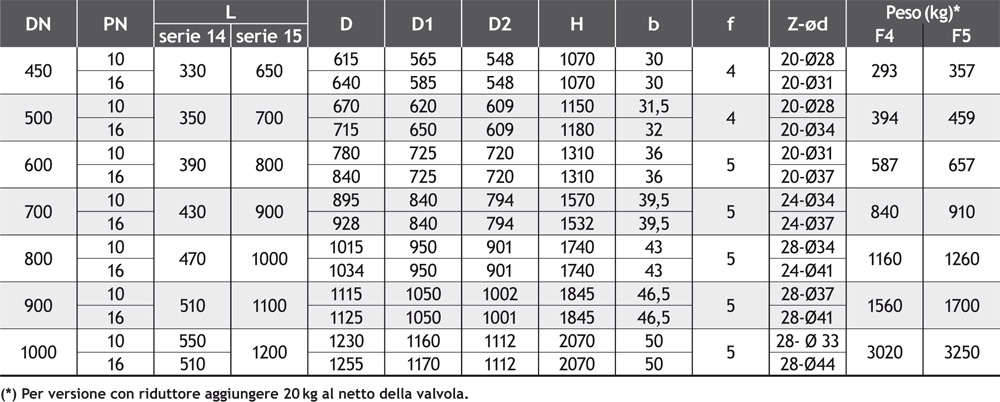

TABELLA MISURE DISPONIBILI:

SARACINESCHE con Estremita Flangiate tabelle misure I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
