bullet acquedottoCOLLARI DI PRESA SOTTOCARICO PER TUBI IN PE E PVC


MOD. 8521| TUBI DN 63-200 | PN 16 | PRESE DN  1“ - 2“|
Collare di presa sottocarico per tubi PE/PVC.


collari di presa sottocarico per tubi in pe e pvc 1

collari di presa sottocarico per tubi in pe e pvc 2

collari di presa sottocarico per tubi in pe e pvc 3

CARATERISTICHE:

  • Collare per realizzazione di prese d’utenza su tubazioni in plastica (PE/PVC).
  • Corpo rivestito intergralmente con strato epossidico termoindurente anticorrosione di alta qualità e spessore minimo 250 micron. Controlli sull’assenza di porosità, sulla resistenza all’impatto (test a 3kV) e sulla qualità del film protettivo in accordo alle norme DIN 30677-2 e DIN 3476.
  • Sistema di presa sottocarico integrato nel corpo con pacchetto guarnizioni a doppia tenuta e passaggio libero per l’utilizzo di foratubi con punte a tazza.
  • Superficie di contatto collare-tubazione interamente rivestita da guarnizione di compensazione in gomma con profilo sagomato a doppio O-Ring per una tenuta sempre affidabile in corrispondenza dell’uscita.
  • Collegamento tra i semigusci inferiore e superiore per mezzo di prigionieri in acciaio inossidabile, studiato per agevolare l’assemblaggio sul tubo evitando schiacciamento e deformazione eccessivi (oltre il limite elastico del materiale).
  • Uscita con filettatura interna parallela per accoppiamenti a tenuta secondo la norma EN 10226.



MATERIALI:

Corpo:
Ghisa sferoidale EN-GJS-400-15 / EN 1563 (corrispondente a DIN GGG40)

Guarnizione:
Gomma NBR

Prigionieri, dadi e rondelle:
Acciaio inossidabile 1.4301 / EN ISO 10088 (corrispondente AISI304)

Sistema di presa sottocarico:
Dispositivo di tenuta in POM
O-Ring in gomma NBR
Sportello in resina sintetica PA
Viti di bloccaggio sportello in acciaio inossidabile
A2-70 EN ISO 3506

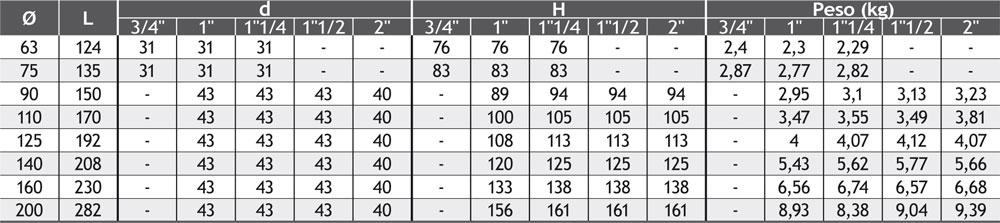

collari di presa sottocarico per tubi in pe e pvc 4

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
