bullet acquedottoVALVOLE DI SFIATO AUTOMATICO IN GHISA


MOD. 5101 | PN 16 | DN 1”
MOD. 5102 | PN 25 | DN 1”

Attacco filettato maschio, bulloneria acciaio inossidabile.

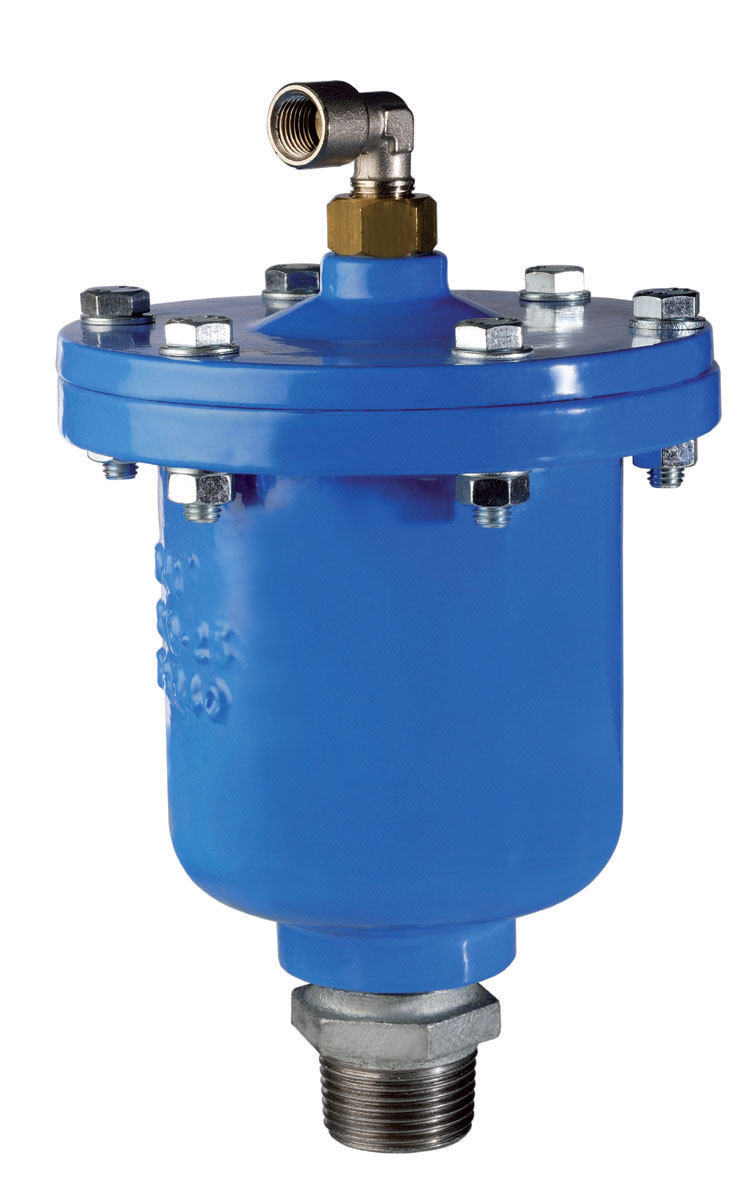

 valvole di sfiato automatico ghisa 5101 1

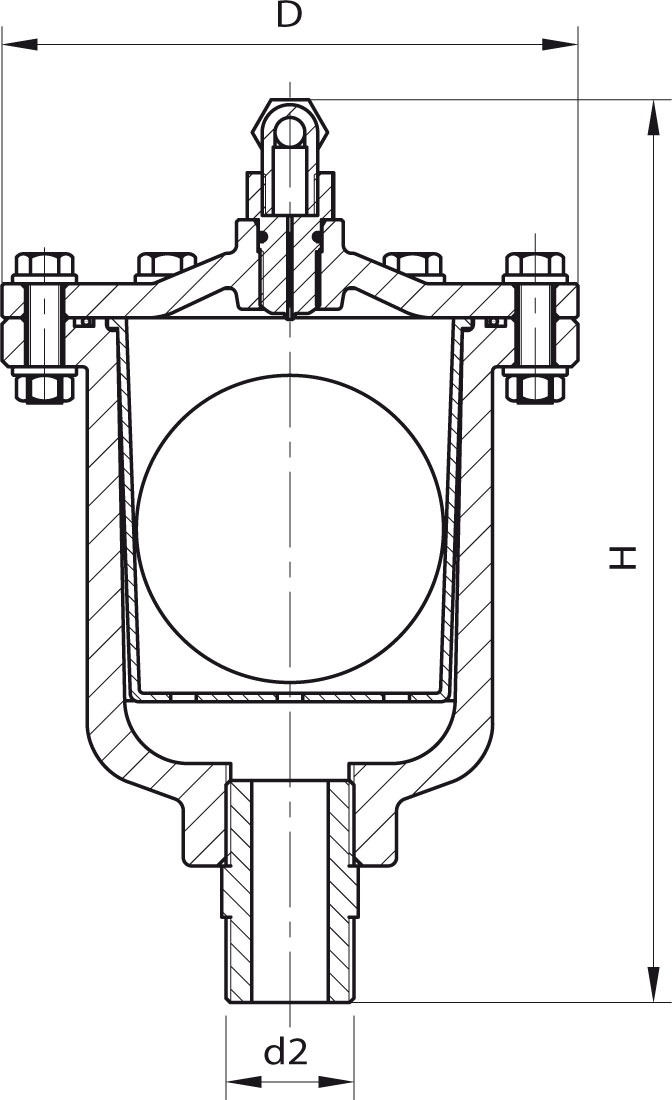

valvole di sfiato automatico ghisa 5101 2



CARATTERISTICHE:

  • Modello a singolo orifizio con funzionamento automatico in pressione.
  • Realizzato in accordo alla norma EN 1074-1,4.
  • Corpo e coperchio rivestiti integralmente con polvere poliammidica termoplastica di alta qualità e spessore minimo 250 micron. Controlli sull’assenza di porosità, sulla resistenza all’impatto (test a 3kV) e sulla qualità del film protettivo in accordo alle norme DIN 30677-2 e DIN 3476.
  • Galleggiante in materiale resistente alla corrosione con rivestimento integrale in gomma.
  • Speciale cestello di contenimento e guida del galleggiante.
  • Filettatura esterna conica per accoppiamenti a tenuta secondo la norma EN 10226.
  • Minima pressione di tenuta: 0,5 bar.

>> prestazioni:
diagramma di funzionamento (Clicca quì)

MATERIALI:

Corpo e coperchio:
Ghisa sferoidale EN-GJS-400-15 / EN 1563 (corrispondente a DIN GGG40)
Galleggiante:
Nylon rivestito in gomma EPDM per PN 10/16. Acciaio inossidabile 1.4301 / EN ISO 10088 (corrispondente a AISI 304) rivestito in gomma EPDM per PN 25
Cestello:
Plastica ABS
Orifizio:
Ottone UNI CuZn40Pb2 (OT.58)
O-Ring:
Gomma EPDM
Bulloni, dadi e rondelle:
Acciaio inossidabile A2-70 / EN ISO 3506. Su richiesta bulloneria in A4-70
Nipplo:
Ghisa malleabile zincata. Su richiesta acciaio AISI 316



TABELLA MISURE DISPONIBILI:

valvole di sfiato automatico ghisa 5101 3


I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
